Buderus WLW196i.2-6 AR TP120 S+ (silent) Wärmepumpen-Paket Logaplus mit integ. Pufferspeicher 120L, Bedieneinheit HMC310, Funkmodul MX400, Warmwasserspeicher SH290 RS-B, 1x MAG 35L Heizung, Rohrbegleitheizung 3m für Kondensatleitung - 7739618657
Buderus Logaplus-Paket WLW TP2 mit
WLW196i.2-6 ARTP120 S+
----------------------------------------

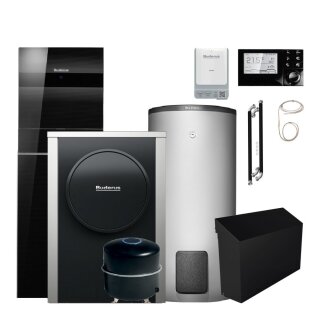

Paket beinhaltet:
- Logatherm WLW196i.2-6 AR TP120 S+
- Befestigungs-Set ODU Luft/Wasser
- Rohrbegleitheizung 3 m
- Installationspaket INPA
- Abdeckhaube für INPA 6-8 AR
- Logafix Ausdehnungsgefäß BU-H 25 l
- Logafix Kappenventil MS 3/4" x 3/4"
- SH290 RS-B
----------------------------------------
Logatherm WLW196i.2..AR S+, reversible,
schallreduzierte Luft-Wasser-Wärmepumpe
mit außen aufgestelltem Wärmepumpenag-
gregat. Kombinierbar mit einer der In-
neneinheiten:
IDU..E: monoenergetisch
IDU..B: bivalent
IDU..T: incl. Warmwasserspeicher
IDU..TS: incl. Warmwasserspeicher mit
Solarwärmetauscher
IDU..TP: Komfort-Hydrauliktower
-
- Wasserführende Verbindung zwischen In-
nen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion
und aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic HMC310 mit Klar-
textdisplay
----------------------------------------
Inneneinheit (IDUiTP):
Mit EMS-plus Bedieneinheit Logamatic
HMC310
- Frontverkleidung aus modernem, bruch-
festem Titaniumglas. Farbe schwarz.
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM3 K 25-75 PWM zur Heizwasserum-
wälzung zwischen Innen- und Außenein-
heit
- Hocheffiziente Heizwasserpumpe Wilo
Para 25/8-75 fü einen ungemischten
Heizkreis
- Integrierter 120 L Pufferspeicher
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Ausdehnungsgefäß 17 Liter
- Warmwasserbetrieb mit integriertem Um-
schaltventil möglich (Warmwasserspei-
scher Zubehör)
- Bypass-Umschaltventil VC0 integriert
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss:
Wärmepumpe: G 1" AG
Heizung: G 1" AG
Warmwasserspeicher: G 1" Ü-Verschr.
- Mindestvolumenstrom:
mit ODU4.2i: 1,0 qm/h
mit ODU6.2i / IDUWP6: 1,2 qm/h
mit ODU8.2i / IDUWP8: 1,6 qm/h
mit ODU11 / IDUWP11: 2,1 qm/h
mit ODU14 / IDUWP14: 2,3 qm/h
- Restförderhöhe:
mit ODU4.2i: 7,6 m
mit ODU6.2i / IDUWP6: 7,2 m
mit ODU8.2i / IDUWP8: 5,8 m
mit ODU11 / IDUWP11: 4,0 m
mit ODU14 / IDUWP14: 3,4 m
- Abmessungen
Breite: 600 mm
Höhe: 1850 mm
Tiefe: 650 mm
Nettogewicht: 136 kg
----------------------------------------
Außeneinheit (ODU6.2i S+):
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
-
Optimale Schallreduktion durch Silent
plus (S+) Technologie.
-
Technische Daten:
Angabe gemäß EN 14511, 100 % Kompressor-
drehzahl:
- Max. Heizleistung +2/35 C: 7,29 kW
- Max. Heizleistung -10/35 C: 6,20 kW
-
Angabe gemäß EN 14511, Teillast:
- Heizleistung +7/35 C: 4,01 kW
- COP +7/35 C: 5,01
- Modulation +7/35 C: 4,01-7,91 kW
-
- Heizleistung +2/35 C: 2,54 kW
- COP +2/35 C: 4,25
- Modulation +2/35 C: 2,5-7,3 kW
-
- Heizleistung -7/35 C: 5,66 kW
- COP -7/35 C: 3,08
- Modulation -7/35 C: 1,9-6,79 kW
-
Angabe gemäß EN 14511:
- Kühlleistung +35/18 C: 7,39 kW
- EER bei A35/W18: 2,86
- Kühlleistung +35/7 C: 5,66 kW
- EER bei A35/W7: 2,36
-
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 50 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 55+3 dB(A)
- Max. Schallleistungspegel im
reduzierten Nachtbetrieb +
Tonalität: 51+0 dB(A)
- Schalldruckpegel in 1 m Abstand
(Lastpunkt n. 2013/811/EU): 42 dB(A)
- Nom. Luftvolumenstrom: 3400 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+35
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Kältemittelmenge R 410 A: 2,35 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 3,6 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 930 mm
Höhe: 1380 mm
Tiefe: 600 mm
Nettogewicht: 120 kg
----------------------------------------
Vorbereitet für IP-Schnittstelle über
das LAN- und Funkmodul MX400 (Zubehör):
-
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
MX400 mit HMC310 kombinierbar nur in ge-
eigneten Wärmeerzeuger-Baureihen.
HMC310 nicht kombinierbar mit Funkfern-
bedienung Logamatic RC120 RF bzw. Ein-
zelraumregelung SRC plus.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 138 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 2,35 kg
Füllmenge Kältemittel: 4,907 tCO2eq
Bauart des Kälte-
kreises: Hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739618657
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte Fachfirma durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
