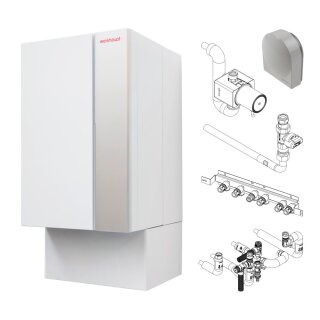

Weishaupt Thermo Condens WTC-GW 25 kW-B K-35P, mit Heizung, integr. Kleinwarmwasserspeicher 35L, mit Zirkulation u. Pumpe, Anschlüsse hinten - 894418
Paket Weishaupt Wärmeerzeuger
WTC-GW 25-B K-35P
Anschluss nach hinten, mit Zirkulation und Pumpe.
Wandhängendes Gas-Brennwertgerät Kompakt mit integriertem Schichtlade-Trinkwasserspeicher 35 Liter.
Lieferumfang:
1 Stück
Weishaupt Thermo Condens Kompakt
WTC-GW 25-B K-35P
Produkt-ID-Nr.: CE 0085 CR 0407
Wandhängendes Gas-Brennwertgerät Ausführung K-35P: Trinkwassererwärmung über integrierten Edelstahl-Speicher mit 2 x 17,5 Liter Inhalt.
Verbindungs-Set mit Abdeckung Armaturen.
Durch die Beladung mittels Plattenwärmetauscher ergibt sich eine hohe Warmwasserleistung und eine niedrige Rücklauftemperatur zum Kessel, was die Brennwertnutzung erhöht. Mit integrierter drehzahlgeregelter Hocheffizienz- Hybrid-Pumpe, Warmwasserumschaltventil und Membranausdehnungsgefäß 10 Liter.
Für geschlossene Heizungsanlagen nach EN 12828.
Betrieb ohne Mindestumlaufwassermenge.
Zugelassen für Gasarten E, LL und B/P.
Weishaupt Gas-Brennwertsysteme WTC-G 15 bis 60-B sowie WTC-G 80 bis 150 sind für einen Wasserstoffanteil im Erdgas von bis zu 20 Volumenprozent durch den DVGW zertifiziert. Die DVGW-Prüfstelle hat darüber hinaus die Eignung und den sicheren Betrieb für einen Wasserstoffanteil bis 30 Volumenprozent im Erdgas bestätigt.
Für raumluftabhängigen und -unabhängigen Betrieb.
Kesselkörper aus hochwertigem Aluminium- Silizium-Sandguss. Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade. Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
Weitere Komponenten:
- analoger Manometer und digitaler Druckaufnehmer
- Luftsammeltopf mit automatischem Entlüfter
- Ultraschall-Volumenstromsensor
Geräuscharmer modulierender Premix- Flächenbrenner für niedrige CO- und NOx-Emissionen.
Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:
- Einfache Inbetriebnahme
- Ausregelung von Gas-Qualitäts- und Druckschwankungen
- Automatische Erkennung verschiedener Erdgasarten
- Einfache Umstellung auf Flüssiggas ohne Umbauteile
- Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre).
Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises:
- Regelung der Speicherladung über Plattenwärmetauscher mittels drei Temperaturfühlern und drehzahlregel- barer Ladepumpe.
- Sofortnachladung bei hoher Zapfrate über Durchflusssensor zur Erhöhung des Warmwasserkomforts.
Systemregler WEM-SG mit
- intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken
- Inbetriebnahme-Assistent mit Hydraulikauswahl
- frei belegbares Favoritenmenü
- Grafikfarbdisplay
- Wärmemengenanzeige
- Speicher-Einmalladung
(Warmwasser-Push)
- Antilegionellenfunktion
- integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann nach Entrichtung einer Nutzungsgebühr per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
- Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung oder Warmwasser- Zirkulation), eines externen Gas- ventils oder als Stör- oder Betriebsmeldeausgang nutzbar.
- Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche / Systemtrennung zur Vermeidung von Rücklaufanhebung.
- Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
- integriertes Einsteckmodul mit zwei Schaltausgängen, zwei Fühlereingängen, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung
- CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten. Das System kann auf bis zu 12 Brennwertgeräte, 24 Erweiterungsmodule Heizkreis oder Warmwasser mit jeweils bis zu drei Raumfühlern erweitert werden.
Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.
Technische Daten:
Feuerungswärmeleistung: 3,0 - 24,0 kW
Nennleistung modulierend (Tv/Tr 50/30 Grad C) 3,3 - 26,0 kW
Nennleistung modulierend (Tv/Tr 80/60 Grad C) 2,9 - 23,6 kW
Kesselwirkungsgrad nach EN 15502-1:2015 in Prozent:
eta_100 (eta_4): Hi 98,5 (Hs 88,7)
eta_30 (eta_1): Hi 110,3 (Hs 99,3)
Zulässiger Betriebsdruck in bar: 3
Gewicht in kg: 76
(Gesamtgewicht Gerät und Speicher).
Zur einfacheren Einbringung wird das Kompaktgerät in drei Teilen (Gerät/ Speicher/Verbindungs-Set) geliefert.
Geräteabmessungen Breite / Höhe / Tiefe in mm: 520 / 1042 / 575
Zuluft-/Abgas-Anschluss: DN 125/80
Technische Daten Speicher:
Max. Betriebstemperatur Trinkwasser:
95 Grad C
Max. Betriebstemperatur Heizwasser:
110 Grad C
Max. Betriebsdruck für Trink- und Heizwasser: 10 bar
Folgende Angaben bei 60 Grad C Vorlauftemperatur, 45 Grad C Speichertemperatur und Heizwasservolumenstrom 1 m3/h:
Dauerleistung: 28,9 kW
Leistungskennzahl NL: 1,2
Energieeffizienzkennzeichnung:
Lastprofil: XL
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
Klasse für die Warmwasserbereitungs- Energieeffizienz: A
Wärmenennleistung: 23 kW
Jahreszeitbedingte Raumheizungs- Energieeffizienz: 94 %
Warmwasserbereitungs-Energieeffizienz: 84 %
Schallleistungspegel Lwa: 48 dB
1 Stück
Außenfühler NTC 2k kpl. für WWP/WTC-WEM
1 Stück
Anschlussgruppe WHI con-heat+aqua-b #6 für Heizung und Wasser, Anschluss nach hinten auf Installations-Konsole
1 Stück
Gas-Durchgangshahn-Set, Anschluss nach hinten auf Installations-Konsole. Mit TAE und Verbindungsleitung aus 18 mm Kupferrohr.
1 Stück
Installations-Konsole WTC-GW 25 K-35P mit Übergangsverschraubungen und Befestigungs-Set.
1 Stück
Anschlussgruppe Ergänzungs-Set Zirkulationsstrang mit Pumpe WHI circu 15-3-b #3
Hersteller: Weishaupt, Max-Weishaupt-Straße 14, 88477 Schwendi, Deutschland, www.weishaupt.de
