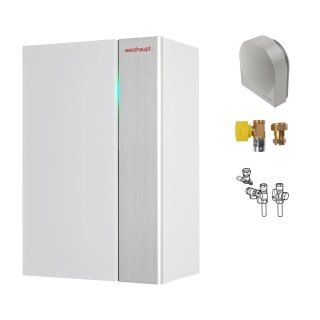

Weishaupt Thermo Condens WTC-GW 15 kW-B H, mit Heizung, ohne Warmwasser, Anschlüsse unten - 894004
Paket Weishaupt Wärmeerzeuger
WTC-GW 15-B H, Aufputz
Gas-Brennwertgerät mit Absperrarmaturen für Heizung und Gas und Außenfühler.
Lieferumfang:
1 Stück
Weishaupt Thermo Condens
WTC-GW 15-B H
Produkt-ID-Nr.: CE 0085 CR 0407
Wandhängendes Gas-Brennwertgerät Ausführung H mit folgenden integrierten hydraulischen Komponenten:
- drehzahlgeregelter (PWM) Hocheffizienz-Hybrid-Pumpe, die sowohl differenzdruckgeregelt, wie auch PWM- gesteuert betrieben werden kann.
- Membranausdehnungsgefäß 10 Liter
Für geschlossene Heizungsanlagen nach EN 12828.
Betrieb ohne Mindestumlaufwassermenge.
Zugelassen für Gasarten E, LL und B/P.
Weishaupt Gas-Brennwertsysteme WTC-G 15 bis 60-B sowie WTC-G 80 bis 150 sind für einen Wasserstoffanteil im Erdgas von bis zu 20 Volumenprozent durch den DVGW zertifiziert. Die DVGW-Prüfstelle hat darüber hinaus die Eignung und den sicheren Betrieb für einen Wasserstoffanteil bis 30 Volumenprozent im Erdgas bestätigt.
Für raumluftabhängigen und -unabhängigen Betrieb.
Kesselkörper aus hochwertigem Aluminium- Silizium-Sandguss. Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade. Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
Weitere Komponenten:
- analoger Manometer und digitaler Druckaufnehmer
- Luftsammeltopf mit automatischem Entlüfter
- Ultraschall-Volumenstromsensor
Geräuscharmer modulierender Premix-Flächenbrenner für niedrige CO- und NOx-Emissionen.
Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:
- Einfache Inbetriebnahme
- Ausregelung von Gas-Qualitäts- und Druckschwankungen
- Automatische Erkennung verschiedener Erdgasarten
- Einfache Umstellung auf Flüssiggas ohne Umbauteile
- Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)
Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises und eines Trinkwasserspeichers.
Systemregler WEM-SG mit
- intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken
- Inbetriebnahme-Assistent mit Hydraulikauswahl
- frei belegbares Favoritenmenü
- Grafikfarbdisplay
- Wärmemengenanzeige
- Speicher-Einmalladung (Warmwasser-Push)
- Antilegionellenfunktion
- integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann nach Entrichtung einer Nutzungsgebühr per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
- Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils oder als Stör- oder Betriebsmeldeausgang nutzbar.
- Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche / Systemtrennung zur Vermeidung von Rücklaufanhebung.
- Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
- Grundregelung durch ein Einsteckmodul (Zubehör) erweiterbar um zwei Schaltausgänge, PWM-Ausgang, zwei Fühlereingänge, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung
- CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten. Das System kann auf bis zu 12 Brennwertgeräte, 24 Erweiterungsmodule Heizkreis oder Warmwasser mit jeweils bis zu drei Raumfühlern erweitert werden.
Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.
Technische Daten:
Feuerungswärmeleistung: 2,0 - 14,0 kW
Nennleistung modulierend (Tv/Tr 50/30 Grad C) 2,1 - 15,1 kW
Nennleistung modulierend (Tv/Tr 80/60 Grad C) 1,9 - 13,7 kW
Kesselwirkungsgrad nach EN 15502-1:2015, direkte Methode in Prozent:
eta_100 (eta_4): Hi 98,2 (Hs 88,4)
eta_30 (eta_1): Hi 110,4 (Hs 99,4)
Zulässiger Betriebsdruck in bar: 3
Gewicht in kg: 41
Geräteabmessungen Breite / Höhe / Tiefe in mm: 520 / 792 / 335
Zuluft-/Abgas-Anschluss: DN 125/80
1 Stück
Außenfühler NTC 2k kpl. für WWP/WTC-WEM
1 Stück
Anschlussgruppe WHI con-heat 25
1 Stück
Gas-Durchgangshahn
Energieeffizienzkennzeichnung:
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
Wärmenennleistung: 13 kW
Schallleistungspegel Lwa: 46 dB
Hersteller: Weishaupt, Max-Weishaupt-Straße 14, 88477 Schwendi, Deutschland, www.weishaupt.de
