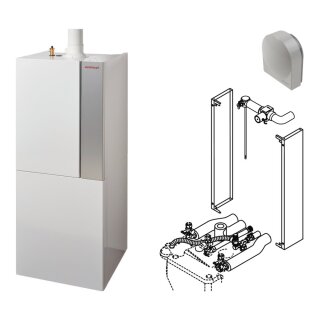

Weishaupt Thermo Condens WTC-GB 15 kW-B K-80P, mit Heizung, integr. Schichtlade-Warmwasserspeicher 80L, mit Zirkulation u. Pumpe, Anschlüsse hinten - 894082
Paket Weishaupt Wärmeerzeuger
WTC-GB 15-B K-80P
Anschluss hinten, mit Zirkulationsstrang und Pumpe.
Gas-Brennwertgerät Kompakt mit integriertem Schichtlade-Trinkwasserspeicher 80 Liter.
Lieferumfang:
1 Stück
Weishaupt Thermo Condens Kompakt WTC-GB 15-B K-80P
Produkt-ID-Nr.: CE 0085 CR 0407
Bodenstehender Gas-Brennwertkessel Ausführung K-80P: Trinkwassererwärmung über integrierten Speicher 80 Liter, WAS 80 Power/Bloc-P.
Durch die Beladung mittels Plattenwärmetauscher ergibt sich eine hohe Warmwasserleistung und eine niedrige Rücklauftemperatur zum Kessel, was die Brennwertnutzung erhöht. Trinkwasserberührte Flächen geschützt durch hochwertiges nickelfreies Email. Zusätzlich kathodischer Korrosionsschutz durch Magnesiumanode.
Alternativ kann eine Fremdstromanode nachgerüstet werden.
Mit integrierter drehzahlgeregelter Hocheffizienz-Hybrid-Pumpe, Warmwasserumschaltventil und Membranausdehnungsgefäß 18 Liter.
Absperreinrichtungen für Gas und Heizung sind bereits integriert.
Für geschlossene Heizungsanlagen nach EN 12828.
Betrieb ohne Mindestumlaufwassermenge.
Zugelassen für Gasarten E, LL und B/P.
Weishaupt Gas-Brennwertsysteme WTC-G 15 bis 60-B sowie WTC-G 80 bis 150 sind für einen Wasserstoffanteil im Erdgas von bis zu 20 Volumenprozent durch den DVGW zertifiziert. Die DVGW-Prüfstelle hat darüber hinaus die Eignung und den sicheren Betrieb für einen Wasserstoffanteil bis 30 Volumenprozent im Erdgas bestätigt.
Für raumluftabhängigen und -unabhängigen Betrieb.
Kesselkörper aus hochwertigem Aluminium- Silizium-Sandguss. Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade. Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
Weitere Komponenten:
- analoger Manometer und digitaler Druckaufnehmer.
- Luftsammeltopf mit automatischem Entlüfter.
- Ultraschall-Volumenstromsensor.
Geräuscharmer modulierender Premix-Flächenbrenner für niedrige
CO- und NOx-Emissionen.
Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:
- Einfache Inbetriebnahme
- Ausregelung von Gas-Qualitäts- und Druckschwankungen
- Automatische Erkennung verschiedener Erdgasarten
- Einfache Umstellung auf Flüssiggas ohne Umbauteile
- Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)
Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises und eines Trinkwasserspeichers.
Systemregler WEM-SG mit
- intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken
- Inbetriebnahme-Assistent mit Hydraulikauswahl
- frei belegbares Favoritenmenü
- Grafikfarbdisplay
- Wärmemengenanzeige
- Speicher-Einmalladung (Warmwasser-Push)
- Antilegionellenfunktion
- integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann nach Entrichtung einer Nutzungsgebühr per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
- Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils oder als Stör- oder Betriebsmeldeausgang nutzbar.
- Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche zur Vermeidung von Rücklaufanhebung.
- Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
- integriertes Einsteckmodul mit zwei Schaltausgängen, PWM-Ausgang, zwei Fühlereingängen, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung
- CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten. Das System kann bis auf 24 Mischerheizkreise mit jeweils bis zu 3 Raumfühlern erweitert werden.
Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.
Technische Daten:
Feuerungswärmeleistung: 2,0 - 14,0 kW
Nennleistung modulierend (Tv/Tr 50/30 Grad C) 2,1 - 15,1 kW
Nennleistung modulierend (Tv/Tr 80/60 Grad C) 1,9 - 13,7 kW
Kesselwirkungsgrad nach EN 15502-1:2015, direkte Methode in Prozent:
eta_100 (eta_4): Hi 98,2 (Hs 88,4)
eta_30 (eta_1): Hi 110,4 (Hs 99,4)
Zulässiger Betriebsdruck in bar: 3
Gewicht in kg: 116
(Gesamtgewicht Gerät und Speicher).
Zur einfacheren Einbringung wird das Kompaktgerät in zwei Teilen (Gerät/Speicher) geliefert.
Geräteabmessungen Breite / Höhe / Tiefe in mm: 600 / 1572 / 600
Zuluft-/Abgas-Anschluss: DN 125/80
Technische Daten Speicher:
Max. Betriebstemperatur Trinkwasser:
95 Grad C
Max. Betriebstemperatur Heizwasser:
110 Grad C
Max. Betriebsdruck für Trink- und Heizwasser: 10 bar
Folgende Angaben bei 60 Grad C Vorlauftemperatur, 45 Grad C Speichertemperatur und Heizwasservolumenstrom 1 m3/h:
Dauerleistung: 14,5 kW
Leistungskennzahl NL: 1,1
1 Stück
Außenfühler NTC 2k kpl. für WWP/WTC-WEM
1 Stück
Anschlussgruppe hinten für Heizung, Gas, Wasser, WHI con-heat+aqua-b #5
1 Stück
Ergänzungsgruppe hinten Zirkulationsstrang mit Pumpe WHI circu 15-3-b #2
Energieeffizienzkennzeichnung:
Lastprofil: XL
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
Klasse für die Warmwasserbereitungs- Energieeffizienz: A
Wärmenennleistung: 13 kW
Jahreszeitbedingte Raumheizungs- Energieeffizienz: 94 %
Warmwasserbereitungs-Energieeffizienz: 82 %
Schallleistungspegel Lwa: 46 dB
Hersteller: Weishaupt, Max-Weishaupt-Straße 14, 88477 Schwendi, Deutschland, www.weishaupt.de
