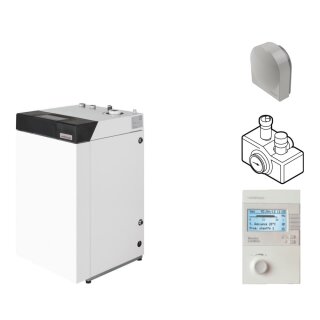

Weishaupt Öl-Brennwertkessel-Paket Thermo Condens WTC-OB 14 kW-B H-0 - 894538
Paket Weishaupt Wärmeerzeuger
WTC-OB 14-B H-O
Öl-Brennwertkessel mit Sicherheitsgruppe und
Absperrarmaturen.
Lieferumfang:
1 Stück
WTC-OB 14-B H-O
DIN-Certco-Reg.-Nr.: 3R279
Produkt-ID-Nr.: CE-0036 0400/16
Bodenstehender Öl-Brennwertkessel Ausführung H-O: zur Wärmeversorgung des Heizsystems können Weishaupt Pumpen- und Mischergruppen direkt auf die Heizungsanschlüsse des Kessels geschraubt werden. Für den Betrieb eines Trinkwasserspeichers können wahlweise die rechts- oder linksseitigen Kesselanschlüsse verwendet werden.
Für geschlossene Heizungsanlagen nach EN 12828.
Heizölqualitäten:
Für den Betrieb mit Heizöl EL schwefelarm (max. 50 mg/kg Schwefel) nach DIN 51603-1 und Heizöl EL A Bio 30 (bis zu 30,9 Prozent Bioanteil) schwefelarm (max. 50 mg/kg Schwefel) nach DIN 51603-6 und Heizöl EL-P (paraffinisches Öl) nach DIN 51603-8:2022-04 oder vergleichbarer nationaler Normen. Der Zusatz Asche bildender Additive ist unzulässig.
Für raumluftabhängigen und raumluftunabhängigen Betrieb.
Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss mit Wärmedämmung aus form- und temperaturstabilem EPP-Hartschaum. Die großzügig dimensionierte
Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
Mit zweistufigem, werkseitig voreingestelltem Blaubrenner purflam für eine emissionsarme Verbrennung.
Mit kesselinternem Ölversorgungssystem zum Anschluss an Einstrang-Ölleitung, mit Ölfilterkombination mit Luftabscheidesystem.
Mit integrierter Geräuschdämpferkombination für Abgas und Ansaugluft für geringe Betriebsgeräusche.
Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
Angegossener Luftsammeltopf mit Anschluss für die Sicherheitsgruppe.
Zur Serienausstattung gehört sowohl eine mechanische wie auch eine digitale Druckanzeige.
Betrieb ohne Mindestumlaufwassermenge. Verstellbare Füße zum Ausgleich von Bodenunebenheiten.
Modulares Regelsystem WCM zur Regelung der kesselinternen Vorgänge und Komponenten sowie eines Pumpenheizkreises und eines Trinkwasserspeichers.
Serienmäßige Ausstattung:
- Inbetriebnahmeassistent zur schnellen und sicheren Inbetriebnahme
- Innovative Sensorik mit Feuerraumdrucksensor, Zuluftsensor und Wasserdrucksensor für hohe Betriebssicherheit und beste Energieausnutzung
- Drei multifunktionale Ausgänge zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, Zirkulation) oder als Störmeldeausgang nutzbar
- Separater Relaisausgang für Antiheberventil
- Zwei Eingangskontakte zur optionalen Nutzung als Wärmeerzeugersperre, Warmwassersperre oder Sondertemperaturniveau-Anforderung
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche / Systemtrennung zur Vermeidung einer Rücklaufanhebung in Verbindung mit einem Weichen-Temperaturfühler
- Pufferregelung über einen oder zwei Puffer-Temperaturfühler
- Analoge Schnittstelle 4 - 20 mA zur Temperaturführung des Wärmeerzeugers durch eine übergeordnete Regelung
- eBUS-Schnittstelle zur Kommunikation mit weiteren WCM-Regelkomponenten wie Fernbedienstation WCM-FS, Heizkreismodul WCM-EM und Solarregler WCM-Sol. Maximal können 7 Mischerheizkreise geregelt werden.
Mit integrierter Hydraulikleitung zum rechts- oder linksseitigen Anschluss eines Ausdehnungsgefäßes.
Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.
Technische Daten:
Feuerungswärmeleistung: 9,7 - 13,6 kW
Nennleistung zweistufig (Tv/Tr 50/30 Grad C) 10,2 - 14,2 kW
Nennleistung zweistufig (Tv/Tr 80/60 Grad C) 9,5 - 13,3 kW
Kesselwirkungsgrad in Prozent:
eta_100 (eta_4): Hi 97,9 (Hs 92,4)
eta_30 (eta_1): Hi 104,0 (Hs 98,1)
Zulässiger Betriebsdruck in bar: 3
Gewicht in kg: 113
Geräteabmessungen Breite / Höhe / Tiefe in mm: 707 / 1002 / 730
Zuluft-/Abgas-Anschluss: DN125/80
1 Stück Außenfühler NTC 600
1 Stück Fernbedien-Station WCM-FS 2.0
1 Stück Kleinverteiler-Set WHK 6.0
Energieeffizienzkennzeichnung:
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 90 %
Wärmenennleistung: 13 kW
Schallleistungspegel Lwa: 55 dB
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Weishaupt, Max-Weishaupt-Straße 14, 88477 Schwendi, Deutschland, www.weishaupt.de
