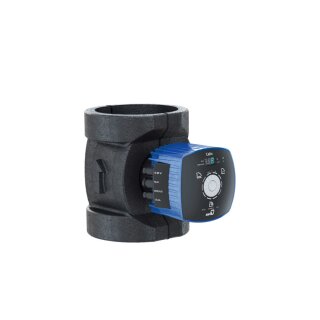

KSB Calio 040-100 220mm PN 6-10-16 Heizungsumwälzpumpe inkl. Wärmedämmschale, Betriebsanleitung, Flachdichtungen, Unterlegscheiben - 7738331843
Wartungsfreie, hocheffiziente Nassläuferpumpe, blockierstromfester Synchronmotor mit ECM-Technologie, integrierte, stufenlose Differenzdruckregelung. Die Anforderungen nach ErP 2015 an den Energieeffizienzindex (EEI) werden übererfüllt. Einsetzbar für Heizungs- und Klimaanwendungen. Zweiteilige Wärmedämmschale nach EnEV im Lieferumfang enthalten.
Betriebsarten:
- Konstantdruckregelung
- Proportionaldruckregelung
- Eco-Mode mit dynamisch angepasstem Differenzdruck
- Boost-Mode (Stellerbetrieb)
- Temperaturgeführte Differenzdruckregelung
Funktionen:
- Vorgabe der Betriebsart manuell oder über Modbus
- Sollwertvorgabe 0-100 % in 1 % Schritten
- Vorgabe Differenzdruck-Sollwert manuell oder mittels externem Analogsignal 0-10 VDC oder über Modbus
- Vorgabe Drehzahl (Stellerbetrieb) manuell oder mittels externem Analogsignal 0-10 VDC oder über Modbus
- Monitoring und Steuerung der Pumpe von Ferne über Modbus
- Bedieninterface mit integrierten Symbolen und Display zur Anzeige von Betriebsart und alternierend von aufgenommener elektrischer Leistung, Förderstrom und Förderhöhe
- Anzeige von Fehlercodes im Display
- Automatischer Absenkbetrieb deaktivierbar
- Automatische Entlüftungsfunktion
- Softstart mit Anlaufstrombegrenzung
- Deblockierfunktion
- Integrierte Motorschutzfunktion
- Kennfeldüberwachung durch max/min FlowLimit
- Energie-/Fördermengenzähler
- Dynamische Steuerung (Dynamic Control)
Pumpenintegrierte Kommunikationsschnittstellen:
- Klemmenpaar für Modbus RTU-Schnittstelle
- Klemmenpaar für externes Analogsignal 0-10 VDC
- Klemmenpaar für externes Ein-/Ausschalten der Pumpe
- Klemmenpaar für Doppelpumpenbetrieb
- Konfigurierbares Sammelstörmelderelais (Wechsler)
- Konfigurierbares Betriebsmelderelais (Wechsler)
Betriebsdaten
Fördermedium: ___________________
Zul. Medientemp.: -10 bis 110 oC
Zul. Umgebungstemp.: 0 bis +40 oC
Zul. Luftfeuchte: 80 %
Max. Förderstrom: 18 m3/h
Max. Förderhöhe: 10 mWS
Max. zulässiger Betriebsdruck: bis 16 bar
Nenndruck: PN6/10/16
Motor/Elektronik
Elektromagnetische Verträglichkeit
Störaussendung P1 < 400 W: EN 55014-1, EN 61000-3-2, EN 61000-3-3
Störaussendung P1 > 400 W: EN 61800-3
Störfestigkeit P1 < 400 W: EN 55014-2
Störfestigkeit P1 > 400 W: EN 61800-3
Netzanschluss: 1ph 230 V
Netzfrequenz: 50/60 Hz
Leistungsaufnahme: 3.5 - 400 W
Stromaufnahme: 0.15 - 1.74 A
Schutzart: IPX4D
Werkstoffe
Gehäuse: GG (EN-GJL-200), KTL-beschichtet
Spaltrohr: Edelstahl 1.4301
Laufrad: Kunststoff (PSU-GF30)
Welle: Edelstahl 1.4034
Anschlussmaße
Anschl. Pumpe: DN40
Anschl. Rohrleitung: DN40
Einbaulänge: 220 mm
Gewicht: 11.49 kg
Bestellinformationen
Fabrikat: KSB
Baureihe: Calio
Baugröße: 40-100
Artikelnummer: 29134925
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
