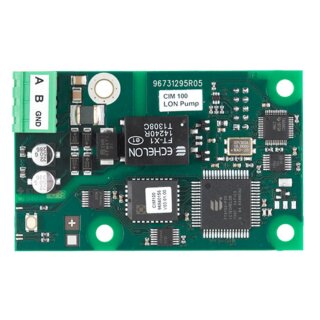

Grundfos Genibus-Modul CIM 100 LON für Grundfos Umwälzpumpen - 7738310743
LON-Erweiterungsplatine für Pumpen CIM 100 LON
Datenbuskommunikationsplatine für LON
Datenbuserweiterungsplatine CIM 100 für die Datenübertragung zwischen einem LON-Netzwerk und einer Grundfos Pumpe.
Das CIM 100 ermöglicht die Datenübertragung zwischen einer Grundfos Pumpe und einer Gebäudeleittechnik. Die Kommunikationsschnittstelle ist vollständig kompatibel zum LONmark-Standardfunktionsprofil 8120 für Pumpensteuerungen, sodass die problemlose Zusammenarbeit mit anderen LON-Geräten gegeben ist. Das CIM 100 erfüllt die Anforderungen der "LONMARK Interoperability Guidelines 3.4" und ist entsprechend zertifiziert.
Das Zusatzmodul CIM 100 kann in folgende Grundfos Produkte eingebaut werden:
- Umwälzpumpen MAGNA3 (Einzelpumpen)
- Umwälzpumpen MAGNA3 D Modell A bis C (Doppelpumpen) *
- Trockenläufer-Einzelpumpen TPE2/TPE3
- Trockenläufer-Doppelpumpen TPED **
- E-Pumpen: CRE/CRNE/MTRE und CME
- Blockpumpen NBE und Normpumpen NKE.
|
|
- Für den Anschluss einer MAGNA3 D Doppelpumpe bis Modell C sind 2 Platinen (1 je Pumpenkopf) erforderlich.
- * In Verbindung mit einem CIU 900. Für den Anschluss einer TPED-Doppelpumpe sind 2 CIM 100 und 2 CIU 900 (1 je Pumpenkopf) erforderlich.
|
|
|
| Transceiver: |
|
FTT 10 |
| Übertragungsgeschwindigkeit (LONtalk): |
|
78 kbit/s |
|
