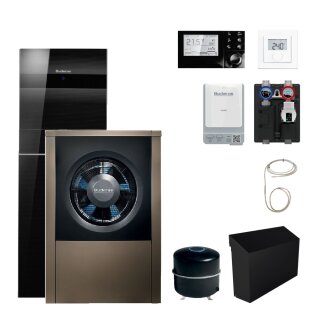

Buderus WLW196i-9 AR T190 Wärmepumpen-Paket Logaplus WLW196i AR-1, integr. Edelstahl-Warmwasserspeicher 190L, Heizkreis-Set HS25/6 ungemischt 6m Pumpe, Fernbedienung RC100.2 H, 1 Heizkreis ungemischt, LAN/Funkmodul MX400, Anschluss-Set AS HK25 GS/HSM25, Wandmontage-Set WMS 1, Rohrbegleitheizung für Kondensatleitung, Kappenventil MS 3/4"x3/4" PN10, Ausdehnungsgefäß 35 Liter max. 3 bar, Baugruppe INPA Schlauch, 3-Wege-Umschaltventil inkl. Motor, Inneneinheit IDU-8 iT, Außeneinheit ODU8.2i, Befestigungs-Set ODU, Abdeckhaube für ODU - 77396100276
Logaplus Wärmepumpenpaket WLW196 iAR-1
mit Logatherm WLW196-8 iART190, rever-
sible Luft-Wasser-Wärmepumpe inklusive
Tower für monoenergetischen Betrieb.
----------------------------------------
Im Paket enthalten:
- WLW196-8 iART190
- Installationspaket INPA WPL 6-14 AR
- Abdeckhaube für INPA WPL 6-8 AR
- Kondensatablaufheizung
- Raumregler RC100H
- Heizkreis-Set HS25 V3
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 l
- Logafix Kappenventil MS 3/4" x 3/4"
----------------------------------------
Wärmepumpe Logatherm WLW196-8 iART190
- Reversible Luft/Wasser-Wärmepumpe für
monoenergetischen Betrieb
- Tower mit integriertem Warmwasserspei-
cher 190 L
- Logatherm WLW196-8 iART, bestehend aus
IDU-8 iT + ODU_W 8
(Inneneinheit = IDU-iT
= InDoorUnit_Water
Außeneinheit = ODU_W
= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen In-
nen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrockungsfunktion und
aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic HMC310 mit Klar-
textdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
-
Inneneinheit (IDU-8 iT):
Mit EMS-plus Bedieneinheit Logamatic
HMC310
- Frontverkleidung aus modernem, bruch-
festem Titaniumglas. Farbe schwarz
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM2 25/75 zur Heizwasserumwälzung
zwischen Innen- und Außeneinheit
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter,
Sicherheitsventil, Bypass und 3-Wege-
Ventil
- Membranausdehnungsgefäß 11 Liter
- Warmwasserbetrieb durch Tower mit in-
tegriertem Edelstahl-Warmwasserspei-
cher mit 190 Liter
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: Cu 28 mm
- Wasserseitiger Anschluss
Kalt-/Warmwasser: Cu 22 mm
- Mindestvolumenstrom: 1,55 3m/h
- Abmessungen
Breite: 600 mm
Höhe: 1800 mm
Tiefe: 650 mm
Nettogewicht: 125 kg
-
Außeneinheit (ODU8.2i):
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
-
Technische Daten:
- Heizleistung +7/35 C: 3,77 kW
(nach EN 14511, Teillast)
- Heizleistung +2/35 C: 4,36 kW
(nach EN 14511, Teillast)
- Heizleistung -7/35 C: 6,21 kW
(nach EN 14511, Teillast)
- COP +7/35 C: 5,02
(nach EN 14511, Teillast)
- COP +2/35 C: 4,25
(nach EN 14511, Teillast)
- COP -7/35 C: 3,18
(nach EN 14511, Teillat)
- Kühlleistung +35/18 C: 7,11 kW
(gemäß EN 14511)
- EER bei A35/W18: 3,19
- Kühlleistung +35/7 C: 4,94 kW
(gemäß EN 14511)
- EER bei A35/W7: 2,82
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+35
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel
nach ErP (EN 12102): 50 dB(A)
- Max. Schallleistungspegel
im Tagbetrieb (EN12102): 64 dB(A)
- Max Schallleistungspegel
im reduzierten Nachtbetrieb
(silent mode, EN12102): 58 dB(A)
- Schalldruckpegel
in 1 m Abstand (EN 12102): 40 dB(A)
- Kältemittelmenge R 410 A: 2,35 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 3,6 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 930 mm
Höhe: 1380 mm
Tiefe: 440 mm
Nettogewicht: 115 kg
----------------------------------------
Vorbereitet für IP-Schnittstelle über
das LAN- und Funkmodul MX400 (Zubehör):
-
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
MX400 mit HMC310 kombinierbar nur in ge-
eigneten Wärmeerzeuger-Baureihen.
HMC310 nicht kombinierbar mit Funkfern-
bedienung Logamatic RC120 RF bzw. Ein-
zelraumregelung SRC plus.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 149 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 2,35 kg
Füllmenge Kältemittel: 4,907 tCO2eq
Bauart des Kälte-
kreises: Hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739610276
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte Fachfirma durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Bedienungsanleitung - Fernbedienung für Buderus 7739610276 (168 KB)Bedienungsanleitung - Wärmepumpe für Buderus 7739610276 (4,236 KB)Einbauhinweis 1 für Buderus 7739610276 (128 KB)Einbauhinweis 2 für Buderus 7739610276 (165 KB)Einbauhinweis 3 für Buderus 7739610276 (64 KB)Einbauhinweis - Funkmodul 1 für Buderus 7739610276 (2,565 KB)Einbauhinweis - Funkmodul 2 für Buderus 7739610276 (159 KB)Energiedatenblatt - Fernbedienung für Buderus 7739610276 (93 KB)Energiedatenblatt - Inneneinheit für Buderus 7739610276 (49 KB)Energiedatenblatt - Wärmepumpe für Buderus 7739610276 (63 KB)Energiedatenblatt - Wärmepumpen-System für Buderus 7739610276 (81 KB)Energielabel für Buderus 7739610276 (39 KB)Energielabel Wärmepumpe für Buderus 7739610276 (59 KB)Energielabel - Wärmepumpen-System für Buderus 7739610276 (54 KB)Ersatzteilkatalog - Fernbedienung für Buderus 7739610276 (7,535 KB)Ersatzteilkatalog - Heizkreis-Set HS/HSM für Buderus 7739610276 (15,558 KB)Ersatzteilkatalog - Inneneinheit für Buderus 7739610276 (1,876 KB)Ersatzteilkatalog - Wärmepumpe für Buderus 7739610276 (5,921 KB)Installationsanleitung - Bedieneinheit für Buderus 7739610276 (1,366 KB)Installationsanleitung - Fernbedienung für Buderus 7739610276 (448 KB)Installationsanleitung - Funkmodul für Buderus 7739610276 (756 KB)Installationsanleitung - Funkmodul Halter für Buderus 7739610276 (325 KB)Installationsanleitung - Heizkreis Set HS/HSM für Buderus 7739610276 (13,549 KB)Installationsanleitung - Wärmepumpe für Buderus 7739610276 (5,835 KB)Konformitätserklärung - Funkmodul für Buderus 7739610276 (1,030 KB)Kurzanleitung - Fernbedienung für Buderus 7739610276 (6,258 KB)
