Buderus WLW196i-14 IR TP120 Wärmepumpen-Paket LogaplusWLW196i IR-14, integr. Pufferspeicher 120L, 1 Heizkreis ungemischt, LAN/Funkmodul MX400, Ausdehnungsgefäß BU-H 35 Liter max. 3 bar, O2 Stopp Schlauch 1"AGx1"ÜBM, Kappenventil MS 3/4"x3/4" PN10, Kugelhahn 1" PN40, Doppelnippel 1" CuSi Nr. 3280, Podest für Inneneinheit, Inneneinheit IDU WP14, IDU iTP - 7739616381

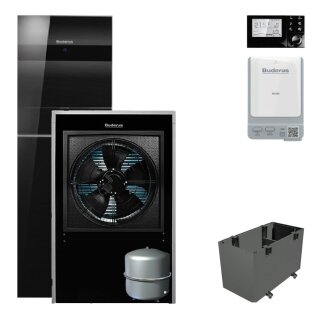

Logaplus Wärmepumpenpaket WLW196i IR-14
mit Logatherm WLW196i-14 IRTP120, rever-
sible Luft-Wasser-Wärmepumpe für mono-
energetischen Betrieb mit integriertem
Pufferspeicher.
----------------------------------------
Im Paket enthalten:
- Logatherm WLW196i-14 IRTP120
- Sockel A/W WP innen 11 - 17 kW
- Buderus INPA ES
- Logafix Ausdehnungsgefäß BU-H 35 l
- Logafix Kappenventil MS 3/4 x 3/4
----------------------------------------
Logatherm WLW196i-14 IRTP120, reversible
Luft-Wasser-Wärmepumpe für monoenergeti-
schen Betrieb mit integriertem Puffer-
speicher. Innenaufstellung.
- Logatherm WLW196i-14 IRTP120, beste-
hend aus einer Innen- und einer Wärme-
pumpeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion
und aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic HMC310 mit Klar-
textdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
-
Inneneinheit (IDUiTP):
Mit EMS-plus Bedieneinheit Logamatic
HMC310
- Frontverkleidung aus modernem, bruch-
festem Titaniumglas. Farbe schwarz
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM3 K 25-75 PWM zur Heizwasserum-
wälzung zwischen Innen- und Wärmepum-
peneinheit
- Hocheffiziente Heizwasserpumpe Wilo
Para 25/8-75 für einen ungemischten
Heizkreis
- Integrierter 120 L Pufferspeicher
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Ausdehnungsgefäß 17 Liter
- Warmwasserbetrieb mit integriertem Um-
schaltventil möglich (Warmwasserspei-
cher Zubehör)
- Bypass-Umschaltventil VC0 integriert
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Wärmepumpe: G 1" AG
Heizung: G 1" AG
Warmwasserspeicher: G 1" Ü-Verschr.
- Mindestvolumenstrom:
mit ODU4.2i: 1,0 qm/h
mit ODU6.2i / IDUWP6: 1,2 qm/h
mit ODU8.2i / IDUWP8: 1,6 qm/h
mit ODU11 / IDUWP11: 2,1 qm/h
mit ODU14 / IDUWP14: 2,3 qm/h
- Restförderhöhe:
mit ODU4.2i: 7,6 m
mit ODU6.2i / IDUWP6: 7,2 m
mit ODU8.2i / IDUWP8: 5,8 m
mit ODU11 / IDUWP11: 4,0 m
mit ODU14 / IDUWP14: 3,4 m
- Abmessungen
Breite: 600 mm
Höhe: 1850 mm
Tiefe: 650 mm
Nettogewicht: 136 kg
-
Wärmepumpeneinheit:
- Die Wärmepumpe ist bestimmt für die
Nutzung von Außenluft
- Die Luftführung wird über schallge-
dämmte Kanäle gesichert
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
-
Technische Daten:
- Heizleistung +7/35 C: 5,07 kW
(nach EN 14511, Teillast)
- Heizleistung +2/35 C: 8,06 kW
(nach EN 14511, Teillast)
- Heizleistung -7/35 C: 13,03 kW
(nach EN 14511, Teillast)
- COP +7/35 C: 4,9
(nach EN 14511, Teillast)
- COP +2/35 C: 4,26
(nach EN 14511 Teillast)
- COP -7/35 C: 2,68
(nach EN 14511, Teillast)
- Kühlleistung +35/18 C: 10,88 kW
(gemäß EN 14511)
- EER bei A35/W18: 3,58
- Kühlleistung +35/7 C: 9,21 kW
(gemäß EN 14511)
- EER bei A35/W7: 2,55
- Nom. Luftvolumenstrom: 7300 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+45
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schall: Angaben nach EN12102
- Schalldruckpegel
Abstand ca. 1 m
Innen / Außen: 38/24 dB(A)
- Schallleistungspegel nach ErP
Innen / Außen: 51/37 dB(A)
- Max. Schallleistung (1 m Luftkanal)
Innen / Außen: 57/52 dB(A)
- Schallleistungspegel "Silent mode"
Innen / Außen: 54/49 dB(A)
- Kältemittelmenge R 410 A: 4,0 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Max. Leistungsaufnahme: 7,2 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 1115 mm
Höhe: 1805 mm
Tiefe: 538 mm
Nettogewicht: 193 kg
----------------------------------------
Vorbereitet für IP-Schnittstelle über
das LAN- und Funkmodul MX400 (Zubehör):
-
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
MX400 mit HMC310 kombinierbar nur in ge-
eigneten Wärmeerzeuger-Baureihen.
HMC310 nicht kombinierbar mit Funkfern-
bedienung Logamatic RC120 RF bzw. Ein-
zelraumregelung SRC plus.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 137 %
-
Buderus-Artikel-Nr.: 7739616381
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte Fachfirma durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
