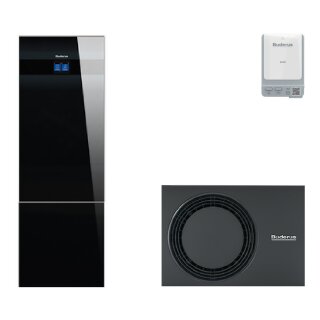

Buderus M WLW186i-7 AR T180 Wärmepumpen-Paket Logaplus mit emaillierten Warmwasserspeicher 180L, Pufferspeicher 16L, Funkmodul MX400, schwarz -7739624124
Buderus Logaplus-Paket, bestehend aus:
----------------------------------------
- Inneneinheit Buderus Logatherm
WLW186i-12 T180
- Außeneinheit Buderus Logatherm
WLW-7 MB AR
- LAN- und Funkmodul MX400
----------------------------------------
----------------------------------------
Buderus Logatherm WLW186i-12 T180 ist
die Inneneinheit (monoenergetisch inkl.
Warmwasserspeicher T180, Pufferspeicher
und 9 kW Heizstab zur Innenaufstellung)
der Luft-Wasser-Wärmepumpe Logatherm
WLW186i AR in Monoblock Ausführung.
-
Erst die Kombination v. Inneneinheit mit
Außeneinheit bildet eine funktionsfähige
Luft-Wasser-Wärmepumpe in Monoblock-Aus-
führung.
- Es erfolgt eine wasserführende Verbin-
dung zwischen Innen- und Außeneinheit
- Inklusive Estrichtrocknungsfunktion
und aktiver Kühlung
- Bis zu 75 C Vorlauftemperatur (65 C
bis Außentemperatur -10 C) mit der
Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic BC400 mit Klar-
text Touchdisplay
- HydraulicFlex Systemtechnologie mit
integriertem Pufferspeicher und intel-
ligenter Systemregelung für geringsten
Platzbedarf und unkomplizierte hydrau-
lische Einbindung
----------------------------------------
Inneneinheit Logatherm WLW186i-12 T180:
- Mit EMS-plus Bedieneinheit Logamatic
BC400
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/einer PV-Anlage vor-
bereitet
- Integrierte Wärmemengenerfassung
- Konnektivität über das LAN- und Funk-
modul MX400 (Zubehör) möglich
- Hocheffiziente Primärkreis- und Heiz-
kreis-Pumpe Grundfos UPM4L LIN (EEI <=
0,20) zur Heizwasserumwälzung
- Mit 9 kW elektr. Zuheizer (stufig 3,
6, 9 kW)
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Drucksensor
- Integrierter emaillierter Warmwasser-
speicher T180 mit Magnesium-Schutz-
anode (Speichervolumen ohne Heizwendel
175,5 l)
- Integrierter Pufferspeicher 16 l
- Warmwasserbetrieb mittels internem Um-
schaltventil Heizung / Warmwasser
- Kühlbetrieb still/dynamisch möglich
- Außentemperaturfühler im Lieferumfang
-
Hinweis:
- Magnetitabscheider ist zu installieren
(nicht erforderlich, wenn die Anlage
ausschließlich eine neu installierte
Fußbodenheizung umfasst)
- Außdehnungsgefäß für die Heizungsanla-
ge 17 l integrierbar (Zubehör)
----------------------------------------
Technische Daten:
- Anschluss Heizung
(Vorlauf/Rücklauf): Cu 28 mm
- Anschluss Wärmepumpe
(Vorlauf/Rücklauf): Cu 28 mm
- Anschlüsse Warmwasser:
18 mm, Edelstahl
- Anlagendruck
minimal: 0,8 bar
maximal: 3,0 bar
- Max. Restförderhöhe ist von der ange-
schlossenen Außeneinheit abhängig.
-
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Schutzklasse: IP X4D
- Sicherungsautomat: 3polig, 16 A
- Abmessungen
Breite: 600 mm
Höhe: 1782 mm
Tiefe: 600 mm
Nettogewicht: 151 kg
----------------------------------------
----------------------------------------
Buderus Logatherm WLW-7 MB AR (max. 6,4
kW bei A-7/W35) ist die Außeneinheit der
Luft-Wasser-Wärmepumpe Logatherm WLW176i
AR und Logatherm WLW186i AR in Mono-
block-Ausführung für Heizung und Küh-
lung.
-
Außeneinheit Logatherm WLW-7 MB AR:
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Reversibel für Heizung und Kühlung
- Silent PLUS Technologie auf nächstem
Level mit doppelt entkoppeltem Kälte-
kreis in schallgedämmter Kältekreisbox
und integriertem Schalldiffusor
- Kältekreis mit Doppelrollkolben-Ver-
dichter und elektronischem Expansions-
ventil
- Umweltfreundliches und natürliches
Kältemittel R290 (Propan)
- Integrierte Kondensatwannenheizung
- Tragehilfe im Lieferumfang
- Boden-, Sockel oder Wandmontage (Mon-
tagesockel und Wandhalter Zubehör)
-
Technische Daten:
Angabe gemäß EN 14511
- Heizleistung +7/35 C: 2,84 kW
- COP +7/35 C: 4,85
- elektr. Leistungsaufnahme: 0,59 kW
-
- Heizleistung +2/35 C: 2,87 kW
- COP +2/35 C: 4,06
- elektr. Leistungsaufnahme: 0,71 kW
- Modulation +2/35 C: 1,8 - 7,1 kW
-
- Heizleistung -7/35 C: 6,71 kW
- COP -7/35 C: 2,36
- elektr. Leistungsaufnahme: 2,84 kW
-
- Heizleistung -10/35 C: 5,86 kW
- COP -10/35 C: 2,23
- elektr. Leistungsaufnahme: 2,63 kW
-
Angabe gemäß EN 14511:
- Kühlleistung +35/18 C: 5,50 kW
- EER bei A35/W18: 3,11
- Kühlleistung +35/7 C: 3,88 kW
- EER bei A35/W7: 2,44
-
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 57,7+0 dB(A)
- Max. Schallleistungspegel im redu-
zierten Nachtbetrieb (silent mode 3
mit 3,39 kW bei A-7/W35) +
Tonalität: 46,2+0 dB(A)
- Max. Schallleistungspegel im redu-
zierten Nachtbetrieb (silent mode 4
mit 2,64 kW bei A-7/W35) +
Tonalität: 43,8+0 dB(A)
- Schalldruckpegel in 1 m Abstand
(Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1670 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
Kühlbetrieb: bis +45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Max. Vorlauftemperatur mit WLW186i
E/T180/TP70: 75 C (65 C bis -10 C
Außentemperatur)
- Max. Vorlauftemperatur mit WLW176i
E/T180/TP70: 60 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Max. Leistungsaufnahme: 2,9 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
----------------------------------------
----------------------------------------
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Funk-Kommunikation zur Einzelraumrege-
lung SRC plus oder zur drahtlosen Ver-
bindung einer Funkfernbedienung Loga-
matic RC120 RF (Voraussetzung System-
bedieneinheit Logamatic BC400, Funk-
fernbedienung max. nur einmal pro Anlage
möglich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
Systemvoraussetzungen:
MX400 in Verbindung mit Systembedien-
einheit BC400.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 7 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 136 %
Schallleistungspegel
in Innenräumen: 37 dB
Schallleistungspegel
im Freien: 42 dB
Klasse für die Warmwasserbereitungs-
Energieeffizienz: A
Energieeffizienzklassen-
Spektrum: A+ -> F
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 92 %
Lastprofil: XL
-
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 138 %
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 92 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739624124
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte Fachfirma durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
