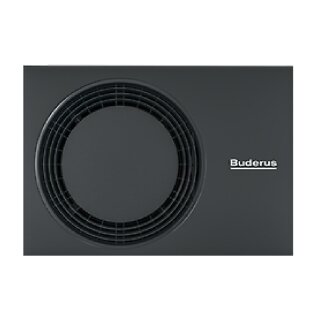

Buderus Logatherm WLW-7 MB AR
Außeneinheit Monoblock reversibel
Buderus Logatherm WLW-7 MB AR (max. 6,4
kW bei A-7/W35) ist die Außeneinheit der
Luft-Wasser-Wärmepumpe Logatherm WLW176i
AR und Logatherm WLW186i AR in Mono-
block-Ausführung für Heizung und Küh-
lung.
-
Die Außeneinheit wird mit einer der fol-
genden Inneneinheiten kombiniert:
- Logatherm WLW186i-12 E monoenergetisch
wandhängend
- Logatherm WLW176i-12 E monoenergetisch
wandhängend
- Logatherm WLW186i-12 T180 monoenerge-
tisch inkl. Warmwasser- und Puffer-
speicher
- Logatherm WLW176i-12 T180 monoenerge-
tisch inkl. Warmwasser- und Puffer-
speicher
- Logatherm WLW186i-12 TP70 monoenerge-
tisch inkl. Pufferspeicher
- Logatherm WLW176i-12 TP70 monoenerge-
tisch inkl. Pufferspeicher
-
Erst die Kombination von Außeneinheit
mit Inneneinheit bildet eine funktions-
fähige Luft-Wasser-Wärmepumpe in Mono-
block-Ausführung. Es erfolgt eine was-
serführende Verbindung zwischen Innen-
und Außeneinheit.
-
Außeneinheit Logatherm WLW-4 MB AR:
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Reversibel für Heizung und Kühlung
- Silent PLUS Technologie auf nächstem
Level mit doppelt entkoppeltem Kälte-
kreis in schallgedämmter Kältekreisbox
und integriertem Schalldiffusor
- Kältekreis mit Doppelrollkolben-Ver-
dichter und elektronischem Expansions-
ventil
- Umweltfreundliches und natürliches
Kältemittel R290 (Propan)
- Integrierte Kondensatwannenheizung
- Tragehilfe im Lieferumfang
- Boden-, Sockel oder Wandmontage (Mon-
tagesockel und Wandhalter Zubehör)
-
Technische Daten:
Angabe gemäß EN 14511
- Heizleistung +7/35 C: 2,84 kW
- COP +7/35 C: 4,85
- elektr. Leistungsaufnahme: 0,59 kW
-
- Heizleistung +2/35 C: 2,87 kW
- COP +2/35 C: 4,06
- elektr. Leistungsaufnahme: 0,71 kW
-
- Heizleistung -7/35 C: 6,71 kW
- COP -7/35 C: 2,36
- elektr. Leistungsaufnahme: 2,84 kW
-
- Heizleistung -10/35 C: 5,86 kW
- COP -10/35 C: 2,23
- elektr. Leistungsaufnahme: 2,63 kW
-
Angabe gemäß EN 14511:
- Kühlleistung +35/18 C: 5,50 kW
- EER bei A35/W18: 3,11
- Kühlleistung +35/7 C: 3,88 kW
- EER bei A35/W7: 2,44
-
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 57,7+0 dB(A)
- Max. Schallleistungspegel im redu-
zierten Nachtbetrieb (silent mode 3
mit 3,39 kW bei A-7/W35) +
Tonalität: 46,2+0 dB(A)
- Max. Schallleistungspegel im redu-
zierten Nachtbetrieb (silent mode 4
mit 2,64 kW bei A-7/W35) +
Tonalität: 43,8+0 dB(A)
- Schalldruckpegel in 1 m Abstand
(Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1670 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+45
Kühlbetrieb: bis +45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Max. Vorlauftemperatur mit WLW186i
E/T180/TP70: 75 C (65 C bis -10 C
Außentemperatur)
- Max. Vorlauftemperatur mit WLW176i
E/T180/TP70: 60 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Max. Leistungsaufnahme: 2,9 kW
- Wasserseitiger Anschluss
Heizung: G 1"" AG
- Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
----------------------------------------
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 35 C: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 7 kW
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 7 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 138 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 180 %
Schallleistungspegel
in Innenräumen: 31 dB
Schallleistungspegel
im Freien: 41 dB
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: No
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: nicht hermetisch geschlossen
-
Buderus-Artikel-Nr.: 8738213471
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
