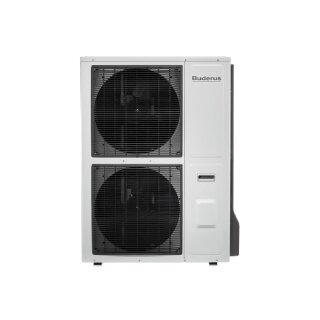

Buderus Luft-Wasser-Wärmepumpe Logatherm WLW-10 SP AR P3 Außeneinheit Split reversibel - 8750723060
Buderus Logatherm WLW-10 SP AR P3 (max.
9,59 kW bei A-7/W35) ist das Wärmepum-
penmodul (Außenaufstellung) von der
Luft-Wasser-Wärmepumpe Logatherm WLW166i
in Splitausführung.
-
Dieses Wärmepumpenmodul wird mit einem
der drei Hydraulikmodule (Innenaufstel-
lung) kombiniert:
Logatherm WLW166i-14 E: monoenergetisch
Logatherm WLW166i-14 B: bivalent
Logatherm WLW166i-14 T190:
monoenergetisch incl. Warmwasserspeicher
-
Erst die Kombination von Wärmepumpenmo-
dul mit Hydraulikmodul bildet eine funk-
tionsfähige Luft-Wasser-Wärmepumpe in
Splitausführung. Der Kältekreis beider
Module wird mit 3/8" und 5/8" Kältemit-
telleitungen verbunden.
-
Wärmepumpenmodul Logatherm WLW-10 SP AR
P3:
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- reversibel
- Boden- oder Wandmontage möglich
-
Technische Daten:
Angabe gemäß EN 14511, 100% Kompressor-
drehzahl:
- Heizleistung +7/35 C: 9,98 kW
- COP +7/35 C: 4,77
- elektr. Leistungsaufnahme: 2,1 kW
-
- Heizleistung +2/35 C: 9,6 kW
- COP +2/35 C: 3,42
- elektr. Leistungsaufnahme: 2,81 kW
- Modulation +2/35 C: 4,2-9,6 kW
-
- Heizleistung -7/35 C: 9,59 kW
- COP -7/35 C: 2,89
- elektr. Leistungsaufnahme: 3,32 kW
-
- Heizleistung -10/35 C: 8,76 kW
- COP -7/35 C: 2,8
- elektr. Leistungsaufnahme: 3,13 kW
-
Angabe gemäß EN 14511:
- Kühlleistung +35/18 C: 8,3 kW
- EER bei A35/W18: 3,03
- Kühlleistung +35/7 C: 6,39 kW
- EER bei A35/W7: 2,37
-
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 64 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 66+0 dB(A)
- Max. Schallleistungspegel im
reduzierten Nachtbetrieb +
Tonalität: 58+0 dB(A)
- Schalldruckpegel in 1 m Abstand
(Lastpunkt n. 2013/811/EU): 56 dB(A)
- Nom. Luftvolumenstrom: 4800 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+45
Kühlbetrieb: +10/+46
- Kompressor: Twin Rotary
- Kältemittelmenge R 410 A: 3,2 kg
- Max. Vorlauftemperatur: 60 C
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Sicherungsautomat: 3polig, C 20 A
- Max. Leistungsaufnahme: 3,3 kW
- Anschluss Kältekreis
Heißgasleitung: Bördelverb. 5/8"
Flüssigkeitsleitung: Bördelverb. 3/8"
- Abmessungen
Breite: 975 mm
Höhe: 1262 mm
Tiefe: 380 mm
Nettogewicht: 118 kg
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 35 C: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 10 kW
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 10 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 135 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 183 %
Schallleistungspegel
in Innenräumen: 42 dB
Schallleistungspegel
im Freien: 64 dB
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 3,2 kg
Füllmenge Kältemittel: 6,682 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
-
Buderus-Artikel-Nr.: 8750723060
