Buderus Logaplus-Paket K33/2 GB125-18 kW, BE, RC310, MC110, RK1M - 7739610650

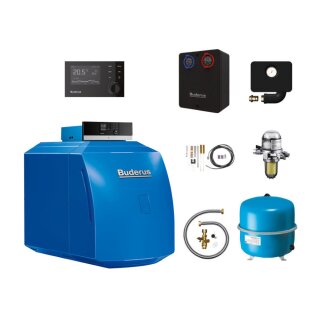

Buderus Logaplus-Paket K33S/RC310, be-
stehend aus:
----------------------------------------
Buderus Logano plus GB125, Öl-Brennwert-
kessel mit integriertem Edelstahl-Wärme-
tauscher sowie Buderus Öl-Blaubrenner
Logatop BE. Kesselglieder aus hochwerti-
gem Gusseisen, wassergekühlter Brennraum
mit darüber angeordneter Nachschaltheiz-
fläche, große Fronttür nach links oder
rechts aufschwenkbar, hochwertiger Wär-
meschutz und blau pulverlackierter Kes-
selmantel. Brennwert-Wärmetauscher aus
hochwertigem Edelstahl (1.4404) mit op-
timierten Positionen von Reinigungsöff-
nungen bei Kompakt-Bauweise.
Buderus Öl-Blaubrenner Logatop BE, voll-
automatischer 1-stufiger Druckzerstäu-
berbrenner nach DIN EN 267 für Heizöl EL
standard und schwefelarm (< 0,005 %)
nach DIN 51603. Optimiertes Mischsystem
mit thermodynamischer Gemischaufberei-
tung, transparent blau brennende Flamme,
praktisch rußfreie Verbrennung, geringe
NOx- und CO-Werte, Ölvorwärmung, Öl-Ab-
schlusssystem, UV-Überwachung, stecker-
fertig verdrahtet, Brennerhaube, Einhän-
gevorrichtung für Serviceposition, werk-
seitig eingestellt und warm geprüft.
----------------------------------------
Regelgerät Logamatic MC110 mit einem
elektronischen Kesselwasserregler und
einem elektronischen Sicherheitstempera-
turbegrenzer sowie mit Anschlüssen für
die Warmwasserbereitung und einen Heiz-
kreis ohne Mischer.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Heizkreis-Schnellmontage-System RK1M für
einen Heizkreis mit Mischer, bestehend
aus den Sets:
- Heizkreisanschluss-Set HSM20
- Anschluss-Set BCS20
-
- Heizkessel-Sicherheits-Set
- Ausdehnungsgefäß-Anschluss-Set AAS
- Modul MM50
- Membran-Ausdehnungsgefäß 35 Liter /
1,5 bar
- Kombination Heizölfilter/Entlüfter
TOC-DUO mit Wandhalter und Absperr-
ventil für Einstrangsystem 3/8" ab-
gestimmt auf die Kesselleistung
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 94 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Kesselgrösse: 18 kW
System-Nennleistung
bei 30 C Rücklauf: 18,5 kW
bei 60 C Rücklauf: 17,7 kW
Norm-Nutzungsgrad (Hs): bis 98 %
Kessel-Wirkungsgrad
bei 30 C Rücklauf: 104 %
bei 60 C Rücklauf: 96,6 %
Gewicht: 156 kg
Abgasanschluss: DN80
Abgastemperatur
bei 30 C Rücklauf: 52 C
bei 60 C Rücklauf: 72 C
Heizgasseit. Wiederstand: 0,35 mbar
Abmessungen
Länge: 835 mm
Breite: 600 mm
Höhe: 915 mm
Max. Vorlauftemp. (STB): 100 C
Max. Betriebsüberdruck: 3 bar
CE-Kennzeichen: CE 00360384/07
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739610650
-
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Bedienungsanleitung Bedieneinheit für Buderus 7739610650 (600 KB)Bedienungsanleitung Kessel für Buderus 7739610650 (4,224 KB)Broschüre für Buderus 7739610650 (3,408 KB)Broschüre für Buderus 7739610650 (6,345 KB)Broschüre Kessel für Buderus 7739610650 (4,226 KB)Broschüre Wärmepumpe für Buderus 7739610650 (1,204 KB)Broschüre - Wärmepumpen System für Buderus 7739610650 (634 KB)Einbauhinweis 1 für Buderus 7739610650 (1,315 KB)Einbauhinweis 2 für Buderus 7739610650 (52 KB)Energiedatenblatt für Buderus 7739610650 (73 KB)Energiedatenblatt - Bedieneinheit für Buderus 7739610650 (49 KB)Energiedatenblatt Kessel für Buderus 7739610650 (53 KB)Energielabel für Buderus 7739610650 (53 KB)Energielabel Kessel für Buderus 7739610650 (53 KB)Ersatzteilkatalog für Buderus 7739610650 (5,942 KB)Ersatzteilkatalog - Bedieneinheit für Buderus 7739610650 (7,535 KB)Ersatzteilkatalog - Heizkreis-Set HS/HSM für Buderus 7739610650 (5,340 KB)Ersatzteilkatalog Kessel für Buderus 7739610650 (5,360 KB)Hinweisblatt Abgasführung für Buderus 7739610650 (1,657 KB)Installationsanleitung Bedieneinheit für Buderus 7739610650 (723 KB)Installationsanleitung Brenner für Buderus 7739610650 (12,033 KB)Installationsanleitung - Heizkreis Set HS/HSM für Buderus 7739610650 (13,549 KB)Installationsanleitung Kessel für Buderus 7739610650 (18,023 KB)Installationsanleitung Modul MM100 für Buderus 7739610650 (4,688 KB)Installationsanleitung Rohrgruppe 1 für Buderus 7739610650 (189 KB)Installationsanleitung Rohrgruppe 2 für Buderus 7739610650 (4,396 KB)Installationsanleitung Rohrgruppe 3 für Buderus 7739610650 (970 KB)Installationsanleitung Rohrgruppe 4 für Buderus 7739610650 (353 KB)Installationsanleitung Zubehör für Buderus 7739610650 (353 KB)
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum Download
