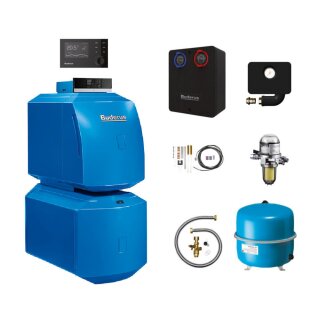

Buderus GB125-18 kw Öl-Brennwert-Paket Logaplus K31/2, Blaubrenner BE, Warmwasserspeicher LT200, Bedieneinheit RC310, Regelung MC110, Heizkreis-Set mit Mischer HSM20, Mischermodul MM100 - 7739610616
Buderus Logaplus-Paket K31/RC310, beste-
hend aus:
----------------------------------------
Buderus Logano plus GB125, Öl-Brennwert-
kessel mit integriertem Edelstahl-Wärme-
tauscher sowie Buderus Öl-Blaubrenner
Logatop BE. Kesselglieder aus hochwerti-
gem Gusseisen, wassergekühlter Brennraum
mit darüber angeordneter Nachschaltheiz-
fläche, große Fronttür nach links oder
rechts aufschwenkbar, hochwertiger Wär-
meschutz und blau pulverlackierter Kes-
selmantel. Brennwert-Wärmetauscher aus
hochwertigem Edelstahl (1.4404) mit op-
timierten Positionen von Reinigungsöff-
nungen bei Kompakt-Bauweise.
Buderus Öl-Blaubrenner Logatop BE, voll-
automatischer 1-stufiger Druckzerstäu-
berbrenner nach DIN EN 267 für Heizöl EL
standard und schwefelarm (< 0,005 %)
nach DIN 51603. Optimiertes Mischsystem
mit thermodynamischer Gemischaufberei-
tung, transparent blau brennende Flamme,
praktisch rußfreie Verbrennung, geringe
NOx- und CO-Werte, Ölvorwärmung, Öl-Ab-
schlusssystem, UV-Überwachung, stecker-
fertig verdrahtet, Brennerhaube, Einhän-
gevorrichtung für Serviceposition, werk-
seitig eingestellt und warm geprüft.
----------------------------------------
Warmwasserspeicher Logalux LT200/1 in
liegender, zylindrischer Stahlblechaus-
führung mit einem eingeschweißten, tem-
peratursteuerbaren und wendelförmig ge-
bogenen Glattrohrwärmetauscher. Alle
warmwasserberührten Speicherinnenflächen
mit Buderus-Thermoglasur DUOCLEAN plus
korrosionsbeständig nach DIN 4753-3 und
zur Vervollständigung des kathodischen
Korrosionsschutzes mit Magnesium-Anode.
Wartungs- und Reinigungsöffnung. Wärme-
schutz aus PU-Hartschaum. Speicherman-
tel aus blauem Stahlblech. Einbaumög-
lichkeit für Thermometer.
----------------------------------------
Regelgerät Logamatic MC110 mit einem
elektronischen Kesselwasserregler und
einem elektronischen Sicherheitstempera-
turbegrenzer sowie mit Anschlüssen für
die Warmwasserbereitung und einen Heiz-
kreis ohne Mischer.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Heizkreis-Schnellmontage-System RK1M für
einen Heizkreis mit Mischer, bestehend
aus den Sets:
- Heizkreisanschluss-Set HSM20
- Anschluss-Set BCS20
-
- Heizkessel-Sicherheits-Set
- Ausdehnungsgefäß-Anschluss-Set AAS
- Modul MM50
- Membran-Ausdehnungsgefäß 35 Liter /
1,5 bar
- Kombination Heizölfilter/Entlüfter
TOC-DUO mit Wandhalter und Absperr-
ventil für Einstrangsystem 3/8" ab-
gestimmt auf die Kesselleistung
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 94 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Kesselgrösse: 18 kW
System-Nennleistung
bei 30 C Rücklauf: 18,5 kW
bei 60 C Rücklauf: 17,7 kW
Norm-Nutzungsgrad (Hs): bis 98 %
Kessel-Wirkungsgrad
bei 30 C Rücklauf: 104 %
bei 60 C Rücklauf: 96,6 %
Gewicht: 156 kg
Abgasanschluss: DN80
Abgastemperatur
bei 30 C Rücklauf: 52 C
bei 60 C Rücklauf: 72 C
Heizgasseit. Wiederstand: 0,35 mbar
Abmessungen
Länge: 835 mm
Breite: 600 mm
Höhe: 915 mm
Max. Vorlauftemp. (STB): 100 C
Max. Betriebsüberdruck: 3 bar
CE-Kennzeichen: CE 00360384/07
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739610616
-
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
