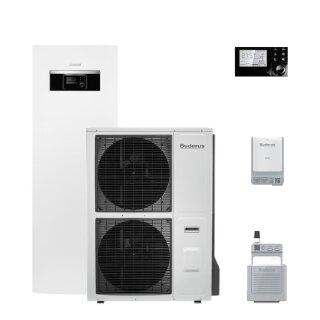

Buderus System Logasys SL6040 Logaplus M WLW166i-10 AR T190 P3 Wärmepumpen-Paket mit WLW-10 SP AR P3 Außeneinheit Split reversibel, WLW166i-14 T190 Inneneinheit, inkl. Warmwasserspeicher, exkl. Pufferspeicher, Funkmodul MX400, Wandhalterung MX400 - 7739622717
Buderus Logaplus M WLW166i-10 AR T190 P3
Dieses Logaplus-Paket beinhaltet folgen-
de Komponenten:
- 1x Logatherm WLW-10 SP AR P3
- 1x Logatherm WLW166i-10 T190
- 1x LAN- und Funkmodul Set MX400
----------------------------------------
Buderus Logatherm WLW-10 SP AR P3 (max.
9,59 kW bei A-7/W35) ist das Wärmepum-
penmodul (Außenaufstellung) von der
Luft-Wasser-Wärmepumpe Logatherm WLW166i
in Splitausführung.
Dieses Wärmepumpenmodul wird mit dem Hy-
draulikmodul (Innenaufstellung) Loga-
therm WLW166i-14 T190: monoenergetisch
incl. Warmwasserspeicher kombiniert.
Erst die Kombination von Wärmepumpenmo-
dul mit Hydraulikmodul bildet eine funk-
tionsfähige Luft-Wasser-Wärmepumpe in
Splitausführung. Der Kältekreis beider
Module wird mit 3/8" und 5/8" Kältemit-
telleitungen verbunden.
-
Wärmepumpenmodul Logatherm WLW-10 SP AR
P3:
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- reversibel
- Boden- oder Wandmontage möglich
-
Technische Daten:
Angabe gemäß EN 14511, 100% Kompressor-
drehzahl:
- Heizleistung +7/35 C: 9,98 kW
- COP +7/35 C: 4,77
- elektr. Leistungsaufnahme: 2,1 kW
-
- Heizleistung +2/35 C: 9,6 kW
- COP +2/35 C: 3,42
- elektr. Leistungsaufnahme: 2,81 kW
- Modulation +2/35 C: 4,2-9,6 kW
-
- Heizleistung -7/35 C: 9,59 kW
- COP -7/35 C: 2,89
- elektr. Leistungsaufnahme: 3,32 kW
-
- Heizleistung -10/35 C: 8,76 kW
- COP -7/35 C: 2,8
- elektr. Leistungsaufnahme: 3,13 kW
-
Angabe gemäß EN 14511:
- Kühlleistung +35/18 C: 8,3 kW
- EER bei A35/W18: 3,03
- Kühlleistung +35/7 C: 6,39 kW
- EER bei A35/W7: 2,37
-
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 64 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 66+0 dB(A)
- Max. Schallleistungspegel im
reduzierten Nachtbetrieb +
Tonalität: 58+0 dB(A)
- Schalldruckpegel in 1 m Abstand
(Lastpunkt n. 2013/811/EU): 56 dB(A)
- Nom. Luftvolumenstrom: 4800 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+45
Kühlbetrieb: +10/+46
- Kompressor: Twin Rotary
- Kältemittelmenge R 410 A: 3,2 kg
- Max. Vorlauftemperatur: 60 C
-
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Sicherungsautomat: 3polig, C 20 A
- Max. Leistungsaufnahme: 3,3 kW
-
- Anschluss Kältekreis
Heißgasleitung: Bördelverb. 5/8"
Flüssigkeitsleitung: Bördelverb. 3/8"
-
- Abmessungen
Breite: 975 mm
Höhe: 1262 mm
Tiefe: 380 mm
Nettogewicht: 118 kg
----------------------------------------
Hydraulikmodul Logatherm WLW166i-14
T190:
- Mit EMS-plus Bedieneinheit Logamatic
HMC310
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Konnektivität über das LAN- und Funk-
modul MX400 (Zubehör) möglich
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM2K 25-75 PWM zur Heizwasserum-
wälzung für direkt nachgeschalteten
Heizkreis.
- Mit 9 kW elektr. Zuheizer (stufig 2,
4, 6, 9 kW)
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Ausdehnungsgefäß 13,5 Liter
- Integrierter Warmwasserspeicher 190 l
aus Edelstahl, max. 10 bar
- Inkl. 3-Wege-Umschaltventil für Heiz-
oder Warmwasserbetrieb
- Kühlbetrieb still/dynamisch möglich
-
Technische Daten:
- Anschluss Kalt- / Warmwasser: 22 mm
-
- Anschluss Heizung: G 1" AG
- Heizwassertemperatur min/max: 7 / 80 C
- Anlagendruck
minimal: 1,2 bar
maximal: 3,0 bar
-
- In Kombination mit WLW-10 AR SP P3:
Heizwasserseite
Mindestvolumenstrom Abtauung: 1,2 m3/h
Fussbodensystem nominal: 1,76 m3/h
mit max. Restförderhöhe: 3,5 m
Heizkörpersystem nominal: 1,15 m3/h
mit max. Restförderhöhe: 6,1 m
-
- Anschluss Kältekreis
Heißgasleitung: Bördelverb. 5/8"
Flüssigkeitsleitung: Bördelverb. 3/8"
Für Kältemittel R410A
-
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Schutzklasse: IP X1
- Sicherungsautomat: 3polig, C 16 A
-
- Abmessungen
Breite: 600 mm
Höhe: 1800 mm
Tiefe: 660 mm
Nettogewicht: 139 kg
----------------------------------------
Vorbereitet für IP-Schnittstelle über
das LAN- und Funkmodul MX400 (Zubehör):
-
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
MX400 mit HMC310 kombinierbar nur in ge-
eigneten Wärmeerzeuger-Baureihen.
HMC310 nicht kombinierbar mit Funkfern-
bedienung Logamatic RC120 RF bzw. Ein-
zelraumregelung SRC plus.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 137 %
-
Buderus-Artikel-Nr.: 7739622717
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
