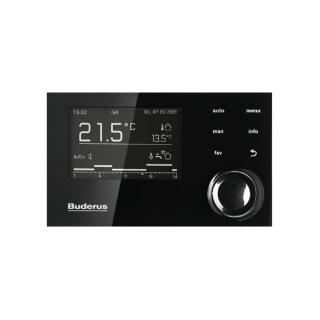

Buderus Logamatic RC310 schwarz DE,AT,LU System-Bedieneinheit, mit Außenfühler T1 - 7738113411
System-Bedieneinheit für das Regelsystem
Logamatic EMS plus und alle mit EMS aus-
gestatteten Wärmeerzeuger. Zentrale Be-
dienung der Funktionen von Kessel, Heiz-
kreis, Warmwasser, Solar u. alternativem
Wärmeerzeuger. Geeignet für EMS-Wärmeer-
zeuger Gas/Öl, Etagenstation, Frischwas-
serstation, Lüftung. Energie- und Effi-
zienzanzeige gemäß Bundesförderung für
effiziente Gebäude (BEG). Touchsensitive
Tasten. Gehäusefarbe schwarz. Einfache
Bedienung und Inbetriebnahme durch gros-
ses, grafikfähiges und hinterleuchtetes
Display.
----------------------------------------
HINWEIS: Im Paket entscheidet die Farbe
des mitgelieferten Gerätes/Kessels über
die Farbe des RC310.
----------------------------------------
Einfache Bedienung und Inbetriebnahme
durch großes, grafikfähiges und hinter-
leuchtetes Display. Touchsensitive Tas-
ten. Gehäuse- und Displayfarbe schwarz,
Displayhintergrund schwarz.
----------------------------------------
Die Bedieneinheit beinhaltet folgende
Funktionen und Merkmale:
-
Heizkreisregelung:
- Betriebsarten-Wahltasten AUTOMATIK
(nach Zeitschaltuhr) und MANUELL
- 2 frei einstellbare Zeitprogramme für
jeden Heizkreis mit Raumtemperaturpro-
grammierung 2 Niveaus (Tag/Nacht), al-
ternativ frei einstellbares Tempera-
turprofil
- Raumtemperaturgeführte Leistungsrege-
lung oder Vorlauftemperaturregelung in
Verbindung mit der Montage der Bedien-
einheit RC310 oder RC200 / RC100 im
Wohnraum oder
- Außentemperatur- / witterungsgeführte
Vorlauftemperatur-Regelung
- Bedienung eines Heizkreises ohne Mi-
scher (Grundausstattung Regelgerät)
bzw. für insgesamt bis zu 4 Heizkreise
mit oder ohne Mischer (in Verbindung
mit jeweils einem Mischermodul MM100
pro Heizkreis)
- Automatische Anpassung der Nachtabsen-
kung gem. DIN EN 12831 für jeden Heiz-
kreis separat einstellbar (Reduzierung
zusätzlicher Aufheizleistung)
- Estrich-Trocknungsprogramm für Funkti-
onsheizen und Belegreifheizen
- Temperatursturz-Erkennung z.B. bei of-
fenem Fenster im Referenzraum
- Party-/Pausefunktion: Vorübergehende
Raumsollwert-Änderung bis zum nächsten
Schaltpunkt des Schaltprogramms oder
für eine einstellbare Dauer bis zu 48
Stunden
-
Regelung der Warmwasserbereitung:
- Ausführung über 3-Wege-Ventil oder
Speicherladepumpe oder als Ladesystem
(Modul SM200, Adresse 7)
- Eigenes Zeitprogramm Warmwasser und
Zirkulation oder Zeitprogramm "nach
Heizkreisen"
- Warmwasser-Einmalladung
- Thermische Desinfektion für Warmwasser
inklusive Vorwärmstufe (nur bei Warm-
wasserregelung über separates Modul
MM50/MM100)
- Überwachung der täglichen Aufheizung
auf 60 C
- Optional zweiter Warmwasser-Speicher
und zweite Zirkulationspumpe mit je-
weils eigenem Zeitprogramm (ein zu-
sätzliches Modul MM100 erforderlich)
-
Regelung einer Solaranlage:
- Für eine solare Warmwasserbereitung in
Verbindung mit Solarmodul SM50 oder
SM100 und
- Für die solare Heizungsunterstützung
und weitere solare Anlagensysteme in
Verbindung mit Solarmodul SM200
- Grafische Auswahl solarer Hydraulik-
schemen und grafische Darstellung der
Solaranlage
- Anzeige solarer Ertrag in kWh
- Optimierte Ausnutzung Solarertrag bei
Warmwasser und Berücksichtigung passi-
ver Solarertrag durch große Fenster-
flächen für zusätzliche Brennstoffein-
sparung im Vergleich zu autarken So-
larreglern
-
Regelung alternativer Wärmeerzeuger:
- Im Systemverbund oder autark in Ver-
bindung mit Modul AM200
-
Regelung der Wohnungsstation:
- Parametrierung der autark geregelten
Wohnungsstation
- Bedienung von Heiz- und Warmwasserbe-
trieb im Wohnraum
-
Regelung der Wohnungslüftung:
- Bedienung der Wohnungslüftung Logavent
HRV im Systemverbund mit konventionel-
lem Wärmeerzeuger - alternativ: autar-
ke Regelung einer Wohnungslüftung mit
Logamatic VC310
-
Regelung Hybridkessel:
- Regelung/Bedienung eines konventionel-
len Kessels im Systemverbund mit einer
Wärmepumpe (z.B. Logano plus KBH192i)
-
Regelung einer EMS-Mehrkesselanlage mit
Kaskadenmodul MC400:
- Einbindung von bis zu 4 EMS-Gas-Wär-
meerzeugern (nicht geeignet für Öl-
Wärmeerzeuger bzw. für Wärmepumpe)
- Serielle oder parallele Betriebsweise
- Sollwertvorgabe durch RC310 oder ex-
terne 0-10V Vorgabe (Temperatur oder
Leistung)
-
Digitalschaltuhr RC310:
- Programmierbare 6-Kanal-Digitalschalt-
uhr für Tages- und Wochenprogramm
- Echtzeituhr mit Pufferung für Strom-
ausfall
- Grafisch dargestelltes Zeitprogramm
- Freie Namensvergabe für Heizkreise,
Zeitprogramme (z.B. Frühschicht, Spät-
schicht) und Warmwasserspeicher
- 5 Urlaubsperioden vorprogrammierbar
-
Umfangreiche Funktionen für Inbetrieb-
nahme und Service:
- Konfigurations-Assistent: geführte In-
betriebnahme mit automatischer Erken-
nung angeschlossener Komponenten und
Konfigurationsvorschlag
- Einstellung Kesselparameter, z.B. Pum-
penbetriebsart, -nachlaufzeit
- Info-Anzeige Betriebscode, Brenner-
starts, Brennerlaufzeit, Wasserdruck
- Busstatus
- Funktionstest
- Fühlerüberwachung
- Störmeldungen
- Wartungsanzeige
- Grafisch dargestellte Heizkennlinien
- Auf Wunsch, automat. Anzeige der Kon-
taktdaten der Heizungsfirma bei Stö-
rungen oder anstehenden Wartungen
- Wartungsintervallanzeige nach Be-
triebsstunden oder Datum
-
Weitere Funktionen und Merkmale:
- Beleuchtetes, graphikfähiges, inverses
LCD-Display (weiße Schrift auf schwar-
zem Hintergrund), Anzeige von Raumtem-
peratur, Uhrzeit, Wochentag sowie al-
len relevanten Betriebsdaten
- Graphische Anzeige der Außentemperatur
der letzten 2 Tage ("Wetterstation")
- Einfache automatische Erkennung der
angeschlossenen Komponenten mit Kon-
figurationsvorschlag
- Klartextmenü
- Tastensperre / Kindersicherung
- Info-Taste für Klartextanzeige aktuel-
ler Soll- und Istwerte sowie Direkt-
Hilfe bei Menünavigation und Parame-
trierung
- Favoritentaste für direkten Zugang zu
5 Favoriten
- Betriebsstunden-Zähler integriert
- Frostschutzfunktion
- Grafiksymbole im Display für schnellen
Überblick z.B. für Brennerbetrieb /
-verriegelung, Heiz-/ Warmwasserbe-
trieb, Internetverbindung etc.
----------------------------------------
Montage:
- Am Wärmeerzeuger oder über mitgelie-
ferten Wandhalter und EMS Bussystem
(2-Drahtbus) im Wohnraum
- Automatische Erkennung Montageort der
Bedieneinheit (Raum oder Kessel)
- Montage Außenfühler (2-adrig) ist nur
erforderlich bei Nutzung zugehöriger
Funktionen (Witterungsführung, Frost-
schutz)
----------------------------------------
Lieferumfang:
- Bedieneinheit Logamatic RC310 schwarz
mit integriertem Raumtemperaturfühler
- Außentemperaturfühler (weiß)
- Wandhalter inkl. Montagematerial
- Technische Unterlagen
----------------------------------------
Optionales Zubehör:
- Bedieneinheit RC200 (kabelgebunden)
als Fernbedienung im Wohnraum bei In-
stallation RC310 am Wärmeerzeuger
- Kesseldisplay BC30E bei Regelgerät
MC110/IMC110 und Installation RC310 im
Wohnraum
- Bedieneinheit RC100 als separater
Raumtemperaturfühler sowie für tempo-
räre Raumsollwertänderung
- Servicekey bzw. Smart Servicekey als
Service-Schnittstelle vor Ort (für PC
oder Smartphone)
- Kombinierbar mit Mischermodul MM100
sowie Solarmodulen SM100/SM200, Kas-
kadenmodul MC400, Modul Alternativer
Wärmeerzeuger AM200 und Hybridmodul
HM200
- Kombinierbar mit Kesselmodulen EM100,
BRM10, UM10, GM10, DM10, ASM10
Abmessungen: B/H/T 150/90/32 mm
----------------------------------------
Weitere Informationen zum Regelsystem
Logamatic EMS plus finden Sie im Inter-
net unter www.buderus.de/ems-plus
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse des Temperaturreglers: VI
Beitrag des Temperaturreglers
zur jahreszeitbedingten Raum-
heizungsenergieeffizienz: 4,0 %
-
Buderus-Artikel-Nr.: 7738113411
