Buderus KB195i-25 kW Öl-Brennwertkessel-Paket Logaplus K86, Blaubrenner BZ1.1, Warmwasserspeicher SU200, Heizkreis-Set HS25MSL (ungemischt), Regelung IMC110, Bedienungsanleitung RC310 - 7739618868

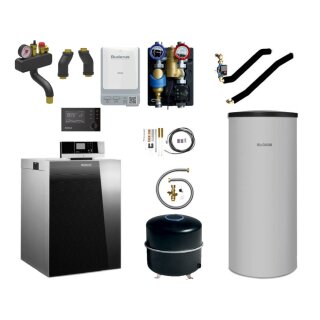

Buderus Logaplus-Paket K86, bestehend
aus:
----------------------------------------
Bodenstehender Buderus Öl-Brennwertkes-
sel Logano plus KB195, geprüft nach DIN
EN 303, CE-Kennzeichen.
Integrierter 2-stufiger Blaubrenner Lo-
gatop BZ1.1. Drehzahlgeregeltes Ver-
brennungsluft-Gebläse, leiser Betrieb,
optimierte Verbrennungswerte für prak-
tisch rußfreie Verbrennung mit geringen
NOx- und CO-Werten. Werkseitig einge-
stellt und warm geprüft. Heizgas- und
Wasserführung im Gegenstrom-Wärmetau-
scherprinzip, Kesselglieder aus Alumi-
nium-Silizium-Guss mit Oberflächenver-
edelung, schalloptimierte Heizgasfüh-
rung, inkl. Minimal-Druckwächter nach
DIN EN 12828 als Ersatz für Wasserman-
gelsicherung und Ölfilter mit Luftab-
scheider. Modernes, zeitgemäßes Design
mit einer Frontverkleidung aus Titanium
Glas. Sehr wartungsfreundlich, gute Bau-
teil-Zugänglichkeit, alle service- und
wartungsrelevanten Bereiche von vorne
erreichbar, einfache Inspektion, gute
Reinigungsmöglichkeit der Heizflächen
von vorne, große Revisions- und Inspek-
tionsöffnung. Sehr kompakte Kesselab-
messungen und geringes Gewicht.
----------------------------------------
Regelsystem Logamatic EMS plus m. mikro-
prozessorgesteuertem Sicherheitsautomat.
Feuerung SAFe zur Überwachung der elek-
trischen und elektronischen Bauelemente
des Kessels und des Brenners, für opti-
male Abstimmung des Verbrennungsprozes-
ses. Anzeige der Betriebszustände und
Wartungsmeldungen als Klartext, mit um-
fangreichen Servicefunktionen.
Kesselsicherheits-Set mit Sicherheits-
ventil, Manometer und Entlüfter im Lie-
ferumfang Kessel.
-
Integriertes Regelgerät Logamatic IMC110
mit elektronischem Kesselwasserregler
sowie elektronischem Sicherheitstempera-
turbegrenzer, mit Anschlüssen für die
Trinkwassererwärmung und 4 Heizkreise
mit oder ohne Mischer in Verbindung mit
Modulen MM50 oder MM100. Basiscontroller
BC110 mit den Funktionen, Schornsteinfe-
ger- und Notbetrieb.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Mit IP-Schnittstelle über das LAN- und
Funkmodul MX400 (Zubehör).
- WLAN/LAN Verbindung zur Kommunikation
mit der App MyBuderus
- WLAN/LAN Verbindung zur Kommunikation
mit dem Fachkundenportal Buderus
ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
Warmwasserspeicher Logalux SU200.5 S-A
in stehender, zylindrischer Stahlblech-
ausführung einschließlich Reinigungsöff-
nung oben. Mit eingeschweißtem, bis in
den unteren Speicherboden wendelförmig
gebogenem Glattrohr-Wärmetauscher und
höhenverstellbaren Aufstellfüßen. Alle
warmwasserberührten Speicherinnenflächen
mit Buderus-Thermoglasur DUOCLEAN plus,
korrosionsbeständig nach DIN 4753-3 und
zur Vervollständigung des kathodischen
Korrosionsschutzes mit Magnesiumanode.
Wärmeschutz aus 75 mm Polyurethan-/EPS-
Hartschaum, werkseitig geschäumt, mit
Ummantelung aus Stahlblech (silber).
-
Speicherinhalt: 200 L
----------------------------------------
- Kessel-Speicher-Verbindungsleitungen
mit Hocheffizienzpumpe
- WW-Temperaturfühler
- Membran-Ausdehnungsgefäß 35 Liter/1,5
bar
- Anschluss-Set AAS
- Warmwasser-Temperaturfühler
- Kesselanschluss-Set BCS35
- Heizkreis-Schnellmontage-Set HS25 MSL
- Isolierung T-Stücke 15-50 kW
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 97 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Kesselgröße: 25 kW
1.Stufe/2.Stufe: 12,5 kW/25 kW
Jahreszeitbed. Raumheizungs-
Energieeffizienz: 92 %
Gewicht: 90 kg
Abgastemperatur
bei Systemtemperatur 80/60: 60/64 C
bei Systemtemperatur 50/30: 40/37 C
Verfügbarer Förderdruck: 50 Pa
Zuläss. Betriebsüberdruck: 3 bar
Max. Vorlauftemperatur: 85 C
Abmessungen
Tiefe: 636 mm
Breite: 600 mm
Höhe: 1031 mm
CE-Kennzeichen: CE-0085DL0229
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739618868
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
