| Heizungstabelle |
| Was für eine Heizleistung benötigen überschlägig bei 75/65/20 °C (Norm) meine neuen Heizkörper ? |
| Diese Tabelle zeigt ca. die Heizleistung überschlägig in Watt pro Quadratmeter Wohnfläche |
| Baujahr / Rauntemperatur |
18°C |
20°C |
24°C |
| vor 1982 |
ca. 112 W/m² |
ca. 122 W/m² |
ca. 142 W/m² |
| zwischen 1983 und 1994 |
ca. 91 W/m² |
ca. 99 W/m² |
ca. 116 W/m |
| nach 1994 |
ca. 74 W/m² |
ca. 81 W/m² |
ca. 95 W/m² |
| Es handelt es sich hierbei um überschlägige Richtwerte. Es kann keine Garantie für die Richtigkeit der Daten übernommen werden. Sprechen Sie mit ihrem Heizungs-Fachmann |
Heizkörper mit Profil
Die Flachheizkörper Logatrend mit CV-Profil bieten in vertikaler Bauform eine hohe Wärmeleistung. Sie eignen sich mit ihrem zeitlosen Aussehen gleichermassen für Wohnräume und Büros. Im Hinblick auf die günstigen Investitionskosten sind sie eine interessante Alternative zu Flachheizkörpern mit planer Oberfläche.
Die mehrlagigen profilierten Logatrend Flachheizkörper können mit weiteren modernen Wärmeerzeugern zu einen System kombiniert werden, um die Energieeffizienz zu steigern und somit laufende Energiekosten zu senken. Zudem bieten sie gegenüber älteren Modellen mehr Wärmeleistung und mit modernen Thermostatventilen mehr Energieeinsparungen.
Schöner wärmen – mit energiesparenden Heizkörpern.
Moderne Heizkörper sehen nicht nur gut aus, sondern senken dank effizienzsteigernder Technik auch Ihre Heizkosten. Mit ihrem dezenten Design und der Vielfalt an Größen passen sich Buderus Logatrend Heizkörper für Wohnräume und Bad jeder Architektur und jedem Einrichtungsstil an. Noch attraktiver macht das ausgezeichnete Preis-Leistungs-Verhältnis. Perfekt aufeinander abgestimmte und effizient geregelte Heizsysteme versorgen Sie mit einem umfassenden Wohlfühlklima. Das ist der Buderus Systemgedanke.
Hochwertige Technik und höchste Effizienz.
Logatrend Flachheizkörper gibt es im klassischen Querformat und Hochformat in zahlreichen Größen und Baureihen mit verschiedenen Bauhöhen. Alle Flachheizkörper sind wahlweise mit Seiten- oder Mittenanschluss sowie in profilierter oder planer Ausführung erhältlich.
Geprüft und zertifiziert.
Die Standardlackierung in Verkehrsweiß entspricht dem Gütezeichen RAL 9016. Das RAL-Gütezeichen steht für eine gleichbleibend hohe Material- und Fertigungsqualität, die kataphoretische Beschichtung sorgt für dauerhaften Korrosionsschutz und bewahrt Schönheit und Funktion. Die Einhaltung überwachen unabhängige Prüfinstitute. Alle Heizkörper werden einer Dichtheits- und Qualitätsendprüfung unterzogen. Buderus ist selbstverständlich nach DIN ISO 9001 zertifiziert. Diese Zertifizierung umfasst den kompletten Produktionsprozess von der Entwicklung über die Fertigung und die Logistik bis zum Vertrieb und garantiert Ihnen jederzeit einwandfrei hohe Qualität.
Produktvorteile Typ CV - Profil
- Variable Installation durch 4 Anschlüsse und zusätzlichem Mittenanschluss
- Mehrlagige Heizkörper
- Einfache Reinigung für hohe Hygiene
- Lieferung inklusive Wandbefestigungssystem BMSplus
- Schnelle und einfache Montage
Variantenübersicht- Bauhöhen und Baulängen in mm:
6 Bauhöhen: 1400, 1600, 1800, 2000, 2200, 2400
6 Baulängen: 300, 400, 500 ,600, 700, 900
Artikelbeschreibung

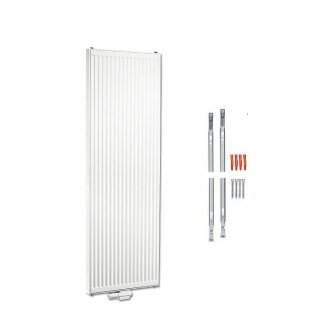

Buderus Flachheizkörper Vertikal-Kompaktausführung CV-Profil Typ 20 2000x500 mm
Profilierter vertikaler Flachheizkörper
aus kaltgewalztem Stahlblech nach EN 442
in Kompaktausführung. Stabile, vertikale
Profilierung m. Sickenteilung 33 1/3 mm.
Montagefreundlicher Rohranschluss unten
mittig über G 1/2-Innengewinde für optisch unauffälligen Anschluss z.B. mit
Universal-Anschlussarmatur. Zusätzlich
je 2 Rohrleitungsanschlüsse G 1/2-Innengewinde an der Unter- und Oberseite jeweils rechts/links für konventionelle
Anschlussart.
Umweltfreundliche Zweischichtlackierung
gem. DIN 55900 mit Tauchgrundierung und
verkehrsweißer Einbrenn-Pulverlackierung
(RAL 9016). Im Heizbetrieb emissionsfrei.
Heizkörper und Befestigungs-System in
Schrumpffolie mit Kunststoff-Kantenschutzecken und Kartonage als Transportund Montageschutz verpackt. Lieferung
incl. beiliegenden 3 Blind- und 1 Entlüftungsstopfen sowie montagefreundlichem Befestigungssytem F7M für die einfache und sichere Montage nach VDI6036
bis zur Anforderungsklasse 3. Befestigungssystem F7M bestehend aus 2 geteilten Konsolen mit 8 Schrauben und 8 Dübeln sowie seitlicher Verschiebesicherung.
Heizkörperverkleidung bestehend aus Seitenteilen und Abdeckgitter. Heizkörper
entspricht den Anforderungen d. Arbeitssicherheit gemäß den Richtlinien der
GUV. Garantierter Qualitätsstandard mit
Registrierung nach RAL-Gütezeichen RALRG 618. Wärmeleistung nach DIN EN 442
mit Mittenanschluss geprüft (Prüfstellennummer 1695) mit permanenter Fertigungsüberwachung nach EN-ISO 9001.
Typ: Typ 20
Betriebsdruck max: 10 bar
bei 75/65/20 C (Norm): 1480 W
bei 70/55/20 C: 1184 W
bei 70/55/24 C: 1037 W
bei 55/45/20 C: 751 W
bei 55/45/24 C: 620 W
Bauhöhe: 2000 mm
Bautiefe: 66 mm
Baulänge: 500 mm
| Bauhöhe: |
2000mm |
| Baulänge/-breite: |
500mm |
| Bautiefe: |
66mm |
| Typ: |
Typ 20 |
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum Download
