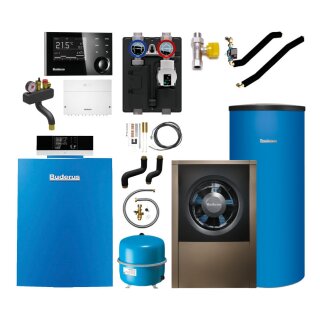

Buderus GBH212-22 kW Gas-Brennwert-Hybridsystem Paket Logasys SL214: Gas-Brennwertkessel GB212-22 kW, Wärmepumpe WLW196-8 A H, Warmwasserspeicher SU160/5, Heizkreis-Set HS25/4 ungemischt 4m Pumpe, Regelung MC110, Bedieneinheit RC310, Rohrbegleitheizung für Kondensatleitung, Sensor-Set RD 6,0 3000 10K, Rohrgruppe BCC32-HE, Anschluss-Set BCS 29, Isolierung T-Stück Vor-/Rücklauf, Gas-D-Hahn 1/2" mit Brandschutzventil TAE, Hybridmanager HM200.2, Ausdehnungsgefäß BU-H 35 Liter max. 3 bar, Anschluss-Set Ausdehnungsgefäß AAS, Verbindungsleitung-Set EMS, Hybridgruppe HF-Set HYC25-2, Kesselsicherheits-Set BSS 50 S1, Baugruppe INPA Schlauch, Befestigungs-Set ODU, Außeneinheit ODU8.2i, Abdeckhaube INPA für ODU - 7739619872
Bodenstehender Buderus Gas-Brennwertkes-
sel Logano plus GB212. Geprüft nach DIN
EN 677, CE-Kennzeichnung, mit integrier-
tem, modulierendem, leisem Gas-Vormisch-
brenner, für Überdruckfeuerung, Heizgas-
und Wasserführung im Gegenstrom-Wärme-
tauscherprinzip, Kesselglieder aus Alu-
minium-Silizium-Guss mit einer glatten
Oberfläche, schalloptimierte Heizgasfüh-
rung, inklusive Minimal-Druckwächter n.
DIN EN 12828 als Ersatz für Wasserman-
gelsicherung sowie blau lackiertem (RAL
5015) Kesselmantel. Sehr wartungsfreund-
lich, gute Bauteil-Zugänglichkeit, alle
service- und wartungsrelevanten Bereiche
sind von vorne erreichbar, einfache Ins-
pektion, gute Reinigungsmöglichkeit der
Heizflächen von vorne, große Revisions-
und Inspektionsöffnung. Sehr kompakte
Kessel-Abmessungen sowie ein geringes
Gewicht.
Vollautomatischer Gas-Vormischbrenner
für den modulierenden Betrieb, extrem
leise, mit drehzahlgeregeltem Verbren-
nungsluftgebläse und Steuerelektronik
für reduzierte elektrische Leistungs-
aufnahme. Werkseitig montierter Heiz-
kessel, voreingestellt und geprüft auf
Erdgas E oder LL bei 20 mbar, Brenner
komplett montiert. Raumluftunabhängige
Betriebsweise über Zubehör möglich.
Zugelassen für die Verbrennung von Erd-
gas E(H) und LL nach DVGW Arbeitsblatt
G260 und für Erdgas E(H) und LL nach
DVGW Arbeitsblatt G260 mit Wasserstoff-
beimischung bis 20 Vol.-% H2.
-
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeits-
blatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswas-
ser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser auf-
bereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Bei Verwendung
von Frostschutzmittel muss grundsätzlich
eine Vollentsalzung durchgeführt werden.
Buderus kann notwendige Wasseraufberei-
tungspatronen als Zubehör (Kauf oder
Leihe) zur Verfügung stellen.
----------------------------------------
Regelsystem Logamatic EMS mit mikropro-
zessorgesteuertem Sicherheitsautomat.
Feuerung SAFe zur Überwachung der elek-
trischen und elektronischen Bauelemente
des Kessels und des Brenners, für opti-
male Abstimmung des Verbrennungsprozes-
ses. Anzeige der Betriebszustände und
Wartungsmeldungen als Klartext, mit um-
fangreichen Servicefunktionen.
----------------------------------------
Regelgerät Logamatic MC110 mit elektro-
nischem Kesselwasserregler sowie elek-
tronischem Sicherheitstemperaturbegren-
zer, mit Anschlüssen für die Trinkwas-
sererwärmung sowie einen Heizkreis ohne
Mischer. Basiscontroller BC110 mit den
Funktionen Schornsteinfeger- und Notbe-
trieb.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
Logatherm WLW196i-8 AH, Luft-Wasser-
Wärmepumpe
- Max. Heizleistung 8,45 kW bei A2/W35
- Leistungszahl 3,57 bei A2/W35 gemäß EN
14511 in Teillast
Außeneinheit = ODU8.2i
(= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Hy-
bridverrohrung und Außeneinheit
- Schnelle und einfache Installation
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic RC310 mit Klar-
textdisplay
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
----------------------------------------
Hybridgruppe HF-Set HYC25 zum Anschluss
an den KB192i/GB212. Die Rohrgruppe HF-
Set HYC25 als zentrale hydraulische Kom-
ponente ermöglicht in Verbindung mit
weiteren optionalen Rohrgruppen den An-
schluss einer Wärmepumpen-Außeneinheit
an einen konventionellen Wärmeerzeuger.
Bei Installation eines Warmwasserspei-
chers sind verschiedene Installations-
varianten möglich. Zur Regelung und zum
Anschluss der elektronischen und elek-
trischen Systemkomponenten ist ein ent-
sprechendes Elektronik-Modul HM200 not-
wendig.
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Entlüfter
- Kugelhähne
----------------------------------------
Warmwasserspeicher Logalux SU160/5 in
stehender, zylindrischer Stahlblechaus-
führung einschließlich Reinigungsöffnung
oben. Mit eingeschweißtem, bis in den
unteren Speicherboden wendelförmig gebo-
genem Glattrohrwärmetauscher und höhen-
verstellbaren Aufstellfüßen. Alle warm-
wasserberührten Speicherinnenflächen mit
Buderus-Thermoglasur DUOCLEAN plus, kor-
rosionsbeständig nach DIN 4753-3 und zur
Vervollständigung des kathodischen Kor-
rosionsschutzes mit Magnesiumanode.
Wärmeschutz aus 50 mm Polyurethan-/EPS-
Hartschaum, werkseitig geschäumt, mit
Ummantelung aus Stahlblech (blau).
----------------------------------------
- Kesselsicherheits-Set BSS
- Gashahn
- Kessel-Speicher-Verbindungsleitungen
mit Hocheffizienzpumpe
- Membran-Ausdehnungsgefäß 35 Liter/1,5
bar
- Anschluss-Set AAS
- Warmwasser-Temperaturfühler
- Kesselanschluss-Set BCS29
- Heizkreis-Schnellmontage-Set HS25
- Modul HM200
- Rohrbegleitheizung 3 m
- Installationspaket INPA
- Abdeckhaube für INPA 4-8 AR
- Isolierung T-Stücke 15-40 kW
- Befestigungs-Set ODU Luft/Wasser
- Verbindungsleitungs-Set EMS Module 550
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 124 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Gasart: Erdgas E
Kesselgröße: 22 kW
Modulationsbereich: 20-100 %
Normnutzungsgrad (Hs): bis 98,4 %
Gewicht: 65 kg
Abgasanschluss: DN 125/80 Innen
Wärmeleistung
bei 50/30 C: 22,0 kW
bei 80/60 C: 20,2 kW
Abgastemperatur (Volllast)
bei 50/30 C: 39 C
bei 80/60 C: 63 C
Verfügbarer Förderdruck: 80 Pa
Max. Vorlauftemperatur: 85 C
Abmessungen
Tiefe: 630 mm
Breite: 600 mm
Höhe mit Regelgerät: 965 mm
CE-Kennzeichen: CE-0085CM224
Zuläss. Betriebsüberdruck: 3 bar
Buderus-Artikel-Nr.: 7739619872
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
