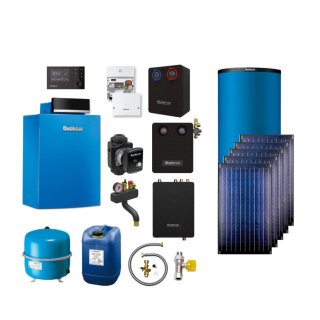

Buderus GB212-22 kW IP Gas-Brennwertkessel Paket Logasys SL206, Pufferspeicher PNR750.6 E-C, 5x Solarkollektor SKN4.0-s Flachkollektor, Frischwasserstation FS/2, Heizkreis-Set HSM25 gemischt Kvs 8 6m Pumpe, Regelung MC110, Bedieneinheit RC310, Erweiterungs-Set HZG Solar, Wandmontage-Set WMS1, Solarstation KS0110 SM200/2, Gas-D-Hahn 1/2" mit Brandschutzventil TAE, Heizkreismodul MM100, Ausdehnungsgefäß BU-H 35 Liter max. 3 bar, Ausdehnungsgefäß BU-H 50 Liter max. 6 bar, Ausdehnungsgefäß BU-H 100 Liter max. 6 bar, Heizungspumpe BUE-Plus-2 25/1-6 EEI=0,20, Kappenventil MS 1"x1" PN10, Pumpenkugelhahn-Set 1 PN10, Wärmedämmung Pumpenkugelhahn, Ausdehnungs-Anschluss-Set AAS Solar, Fühler Überspanungsschutz, Aufdach Grund-Set SKY-C/T, Aufdach Erweiterungs-Set SKY-C/T, Dachanbindung Pfanne/Ziegel SKY-C/T, Aufdach Anschluss-Set SKN4.0, Anschluss-Set Ausdehnungsgefäß AAS, Speichermontage-Set SZ8, Wärmeträgerfluid Solar L20, Kesselsicherheits-Set BSS 50 S1, Speicheranschluss-Set AS1.6 NTC RD 6,0 10K 3000 - 7739610368
Bodenstehender Buderus Gas-Brennwertkes-
sel Logano plus GB212. Geprüft nach DIN
EN 677, CE-Kennzeichnung, mit integrier-
tem, modulierendem, leisem Gas-Vormisch-
brenner, für Überdruckfeuerung, Heizgas-
und Wasserführung im Gegenstrom-Wärme-
tauscherprinzip, Kesselglieder aus Alu-
minium-Silizium-Guss mit einer glatten
Oberfläche, schalloptimierte Heizgasfüh-
rung, inklusive Minimal-Druckwächter n.
DIN EN 12828 als Ersatz für Wasserman-
gelsicherung sowie blau lackiertem (RAL
5015) Kesselmantel. Sehr wartungsfreund-
lich, gute Bauteil-Zugänglichkeit, alle
service- und wartungsrelevanten Bereiche
sind von vorne erreichbar, einfache Ins-
pektion, gute Reinigungsmöglichkeit der
Heizflächen von vorne, große Revisions-
und Inspektionsöffnung. Sehr kompakte
Kessel-Abmessungen sowie ein geringes
Gewicht.
Vollautomatischer Gas-Vormischbrenner
für modulierenden Betrieb, extrem leise,
mit drehzahlgeregeltem Verbrennungsluft-
gebläse und Steuerelektronik für redu-
zierte elektrische Leistungsaufnahme.
Werkseitig montierter Heizkessel, vor-
eingestellt und geprüft auf Erdgas E
oder LL bei 20 mbar, Brenner komplett
montiert. Raumluftunabhängige Betriebs-
weise über Zubehör möglich.
Zugelassen für die Verbrennung von Erd-
gas E(H) und LL nach DVGW Arbeitsblatt
G260 und für Erdgas E(H) und LL nach
DVGW Arbeitsblatt G260 mit Wasserstoff-
beimischung bis 20 Vol.-% H2.
-
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der im Arbeitsblatt K8
enthaltenen Diagramme entschieden wer-
den, ob das Füll- und Ergänzungswasser
aufbereitet werden muss oder nicht. Muss
das Füll- und Ergänzungswasser aufberei-
tet werden, so kommt die Wasseraufberei-
tungsmaßnahme Vollentsalzung des Füll-
wassers zum Einsatz. Buderus kann not-
wendige Wasseraufbereitungspatronen als
Zubehör (Kauf oder Leihe) zur Verfügung
stellen.
----------------------------------------
Regelsystem Logamatic EMS mit mikropro-
zessorgesteuertem Sicherheitsautomat.
Feuerung SAFe zur Überwachung der elek-
trischen und elektronischen Bauelemente
des Kessels und des Brenners, für opti-
male Abstimmung des Verbrennungsprozes-
ses. Anzeige der Betriebszustände und
Wartungsmeldungen als Klartext, mit um-
fangreichen Servicefunktionen.
----------------------------------------
Regelgerät Logamatic MC110 mit elektro-
nischem Kesselwasserregler sowie elek-
tronischem Sicherheitstemperaturbegren-
zer, mit Anschlüssen für die Trinkwas-
sererwärmung und 4 Heizkreise mit oder
ohne Mischer in Verbindung mit Modulen
MM50 oder MM100.
Mit den Funktionen Schornsteinfeger- und
Notbetrieb, Anzeige von Betriebs- und
Diagnosemeldungen im Display des RC310
bzw. BC30E.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Logamatic MC110 ist IP-ready. Mit Funk-
modul MX300 (Zubehör) einfache und kom-
fortable Bedienung über Smartphone.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
Pufferspeicher Logalux PNR750.6 E-C in
stehender zylindrischer Stahlblechaus-
führung. Mit temperatursensibler Rück-
laufeinspeisung über integrierten Ein-
speisekanal. Dadurch effiziente Nutzung
des gesamten Speichervolumens durch die
geschichtete Einspeisung der Rückläufe.
Großer eingeschweißter Glattrohr-Wärme-
tauscher zur Einbindung einer Solaran-
lage. Muffe für den Einbau eines Elek-
tro-Heizeinsatzes. Klemmlaschen für die
Fühlermontage.
Wärmeschutz aus abnehmbaren Halbschalen
(70 mm PU-Hartschaum) mit Folienmantel
(blau) auf 5 mm Weichschaumunterlage.
----------------------------------------
Frischwasserstation Logalux FS/2 zur
hygienischen Trinkwassererwärmung im
Durchfluss, bestehend aus: großer kup-
fergelöteter Edelstahl-Plattenwärmetau-
scher, Hocheffizienzpumpe, Regler an-
schlussfertig verdrahtet, Schwerkraft-
bremse primärseitig, Temperaturfühler
im Vorlauf, Warmwassertemperaturfühler,
Volumenstromsensor. 4 Kugelhähne als Ab-
sperrung. Wärmeschutz aus EPP.
Zapfleistung: 22 l/min
bei primärseitig: 60/28 C
bei sekundärseitig: 10/45 C
NL-Zahl (gemäß DIN 4708): 2,7
----------------------------------------
5 senkrechte Hochleistungsflachkollek-
toren SKN4.0 mit CE-Kennzeichnung.
Vollflächenabsorber aus Aluminium mit
hochselektiver Vakuum-Beschichtung, mit
Kupferrohr-Harfe ultraschallverschweißt.
Fiberglaswanne aus einem Guss als Kol-
lektorgehäuse mit integrierten Griffmul-
den. Abdeckung aus strukturiertem, ha-
gelfesten Solarsicherheitsglas, rücksei-
tige Dämmung aus Mineralwolle. Anschluss
wechselseitig bis zu 10 Kollektoren in
einer Reihe. Kollektorverbindung und
Anschluss ohne Werkzeug durch Steckver-
bindungstechnik mit gewebeverstärktem
Solarschlauch.
----------------------------------------
- Mischermodul MM50
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Heizkreisanschluss-Set HSM20/HSM25 (ab
22 kW)
- BSS, Heizkesselsicherheits-Set
- AAS, Ausdehnungsgefäß-Anschluss-Set
- Logafix Ausdehnungsgefäß 35 Liter,
blau
- Anschlussmaterial für Aufdachmontage
Pfannen-/Ziegeldach für Solar-Kollek-
toren
- Logafix Ausdehnungsgefäß 50 Liter So-
lar und 100 Liter Puffer, blau
- Logafix Kappenventil MS 1" x 1"
- HZG, Erweiterungs-Set Solar Heizungs-
unterstützung
- Überspannungsschutz für Temperatur-
fühler
- Speicheranschluss-Set AS 1.6 + ASU
- Logafix Umwälzpumpe BUE-Plus 25/1-6
- 2 x Logafix Pumpenkugelhahn 1" DN 25
- Pumpenverschraubung 1" x 1 1/2"
- Solarfluid L, 40 Liter
- Gashahn
- Solarstation KS0110 SM200
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 104 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Gasart: Erdgas E
Kesselgröße: 22 kW
Modulationsbereich: 20-100 %
Normnutzungsgrad (Hs): bis 98,4 %
Gewicht: 65 kg
Abgasanschluss: DN 125/80 Innen
Wärmeleistung
bei 50/30 C: 22,37 kW
bei 80/60 C: 20,37 kW
Abgastemperatur (Volllast)
bei 50/30 C: 39 C
bei 80/60 C: 63 C
Verfügbarer Förderdruck: 80 Pa
Max. Vorlauftemperatur: 85 C
Abmessungen
Tiefe mit Designblende: 625 mm
Breite: 600 mm
Höhe mit Regelgerät: 965 mm
CE-Kennzeichen: CE-0085CM224
Zuläss. Betriebsüberdruck: 3 bar
Buderus-Artikel-Nr.: 7739610368
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
