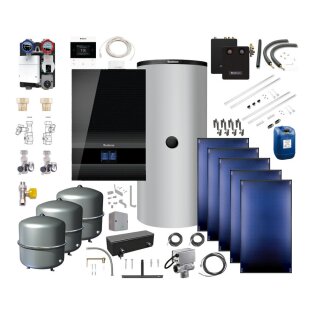

Buderus GB192i.2-15 kW Gas-Brennwert Paket Logasys SL122, Pufferspeicher PNR750, Frischwasserstation FS/2, 5x Solarkollektor SKT1.0, schwarz - 7739621245
Buderus Gasbrennwertgerät GB192i, geeig-
net für den Betrieb mit Erdgas 2H(E), 2L
(LL) und Flüssiggas 3P. Werkseitig ein-
gestellt auf Erdgas 2H(E). Einfachste
Umstellung auf andere Gasarten 2L(LL)
und 3P über Gas-Einstelldüse.
Für die Umstellung Flüssiggas 3P wird
weiteres optionales Zubehör benötigt.
Zugelassen für die Verbrennung von Was-
serstoffbeimischungen bis zu 20 Vol%.
gemäß DVGW ZP 3100.
Lieferung inkl. Außentemperaturfühler.
Hybrid Exzellenz: Vorbereitet für die
Nachrüstung einer Wärmepumpenaußenein-
heit in Kombination mit Hybrid-Set und
Hybridmanager.
Frontverkleidung in modernem Titanium-
Design aus Acrylglas (PMMA).
System-Bedieneinheit Logamatic BC400 für
Gas-Wandgeräte mit Regelsystem EMS plus.
Zentrale Bedienung für Gas-Brennwertge-
rät sowie Heizkreis(e), Warmwasser, So-
lar, Frischwasserstation und Lüftung.
Hinterleuchtetes Farb-Volltouchdisplay
5 Zoll. Die System-Bedieneinheit ist
integriert in die Gerätefront. Für eine
Bedienung aus dem Wohnraum heraus ist
eine zusätzliche Fernbedienung notwendig
(Zubehör).
Integrierte Funktion d. Fremdwärmeerken-
nung und optimierte Weichenfunktion (RL
Temperatur 75 % der VL Temperatur) bei
Anschluss eines Weichenfühlers.
Maße Gas-, Vorlauf-/Rücklaufanschluss
und Abgasanschlussstück kompatibel zu
Altgeräten GB112-24/30, GB142-15/24/30
und GB162-15/25/35/45 oder GB192i.
-
ALUplus für optimale Energieausnutzung
und minimierte Gesamtbetriebskosten.
- Vormischbrenner mit Metallvliesober-
fläche
- Modulation bis zu 1:9 % (je nach Ge-
rätegröße)
- Hocheffektiver Wärmtauscher aus Alu-
miniumguss mit ALUplus Oberflächenver-
edelung für minimierten Wartungsauf-
wand mit 10 Jahren Garantie (Garantie-
bestimmungen beachten)
Elektrische Anschlussmöglichkeiten für:
- Externe Pumpe
- Warmwasserfühler
- Außentemperaturfühler
- Bus Anschluss für Bedieneinheiten
- Zirkulationspumpe oder Heizkreispumpe
nach der hydraulischen Weiche
- Speicherladepumpe oder externes 3-We-
geventil 230 V
- Elektrischer Anschluss für automati-
sche Nachfüllung (Zubehör notwendig)
- Externe Verriegelung (z.B. Temperatur-
wächter für die Fußbodenheizung)
- Potentialfreie Wärmeanfrage
- 230 V Ausgangsspannung für Module
- Steckplatz für MX-Internetmodul
-
FLOWplus-System für max. Brennwertnut-
zung, stromsparenden und geräuscharmen
Betrieb
- Kein Mindestvolumenstrom nötig
- Hocheffizienzpumpe EEI<=0,2
- Umwälzpumpe für eine differenzdruck-
geregelte Betriebsweise für gute An-
passung an die hydraulischen Gegeben-
heiten der Heizungsanlage, kleinste
Pumpeneinstellung = 100 mbar konstant
- Umwälzpumpe mit einer leistungsgere-
gelten Betriebsweise bei Einsatz einer
hydraulischen Weiche zur Vermeidung
von Rücklauftemperaturanhebung
-
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeits-
blatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswas-
ser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser auf-
bereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasser-
aufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.
----------------------------------------
Gasart: eingestellt auf Erdgas 2E
einfachst umstellbar auf 2LL oder 3P
----------------------------------------
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
Pufferspeicher Logalux PNR750.6 ES in
stehender zylindrischer Stahlblechaus-
führung. Mit temperatursensibler Rück-
laufeinspeisung über integrierten Ein-
speisekanal. Dadurch effiziente Nutzung
des gesamten Speichervolumens durch die
geschichtete Einspeisung der Rückläufe.
Großer eingeschweißter Glattrohr-Wärme-
tauscher zur Einbindung einer Solaran-
lage. Muffe für den Einbau eines Elek-
tro-Heizeinsatzes. Klemmlaschen für die
Fühlermontage.
Wärmeschutz aus abnehmbaren Halbschalen
(105 mm PU-Hartschaum) mit PS-Mantel
(silber).
----------------------------------------
Frischwasserstation Logalux FS/2 zur
hygienischen Trinkwassererwärmung im
Durchfluss, bestehend aus: großer kup-
fergelöteter Edelstahl-Plattenwärmetau-
scher, Hocheffizienzpumpe, Regler an-
schlussfertig verdrahtet, Schwerkraft-
bremse primärseitig, Temperaturfühler
im Vorlauf, Warmwassertemperaturfühler,
Volumenstromsensor. 4 Kugelhähne als Ab-
sperrung. Wärmeschutz aus EPP.
Zapfleistung: 22 l/min
bei primärseitig: 60/28 C
bei sekundärseitig: 10/45 C
NL-Zahl (gemäß DIN 4708): 2,7
----------------------------------------
5 senkrechte Hochleistungsflachkollek-
toren SKT1.0 mit CE-Kennzeichnung.
Vollflächenabsorber aus Aluminium mit
hochselektiver Vakuum-Beschichtung und
Doppelmäander-Verrohrung aus Kupferrohr.
Sehr guter Wärmeübergang sowie robuste
Verbindung ohne sichtbare Schweißnähte
durch die innovative Omega-Ultraschall-
Schweißtechnologie. Fiberglaswanne aus
einem Guss als Kollektorgehäuse mit in-
tegrierten Griffmulden. Abdeckung aus
leicht strukturiertem, hagelfesten So-
larsicherheitsglas, rückseitige Dämmung
aus Mineralwolle. Anschluss einseitig
bis zu 5 Kollektoren in einer Reihe ne-
beneinander, wechselseitig bis zu 10
Kollektoren. Schnell montierbar durch
Steckverbindungstechnik mit Edelstahl-
wellrohr (ohne Werkzeug).
----------------------------------------
Weiteres Zubehör:
- Fernbedienung Logamatic RC220 zur Be-
dienung des Gerätes aus dem Wohnraum
- Anschluss-Set HKA 1 Zoll
- Gasdurchgangshahn 1/2 Zoll
- Heizkreis-Schnellmontage-Set HSM20/6
MM100 BU
- Hydraulische Weiche WHY 80/60
- Anschluss-Set AS HKV 25, HS / HSM 25
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Logafix Ausdehnungsgefäß BU-H 35 Liter
- Logafix Kappenventil MS 3/4 x 3/4
- Anschlussmaterial für Aufdachmontage
Pfannen-/Ziegeldach für Solar-Kollek-
toren, Grund- und Erweiterungs-Set
senkrecht SKY-C/T
- Solarstation KS110 mit SM200/2
- Ausdehnungs-Anschluss-Set AAS Solar
für MAG-Anschluss 18-50 Liter
- Logafix Ausdehnungsgefäß BU-H 50 Liter
Solar und BU-H 80 Liter Puffer
- Logafix Kappenventil MS 1 x 1
- Erweiterungs-Set HZG, Solar Heizungs-
unterstützung
- Überspannungsschutz für Temp.-fühler
- Speicheranschluss-Set NTC RD 6.0 10K
- Speichermontage-Set SZ8
- Solarfluid L, 40 Liter
- Buderus Fühler Vorlauf ECO4000 V1/FV-
FZ
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 107 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Wärmeleistung (Voll-/Teillast)
bei 50/30 C: 2,9-17,9 kW
bei 80/60 C: 2,7-16,7 kW
bei Warmwasser: 19,0 kW
Konzentr. Abgasanschluss: 80/125 mm
Adapterstück auf DN60/100 erhältlich
Abmessungen
Höhe: 780 mm
Breite: 520 mm
Tiefe: 425 mm
Gewicht: 52 kg
CE-Kennzeichen: CE-0085DM0713
Zuläss. Betriebsüberdruck: 3 bar
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739621245
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
