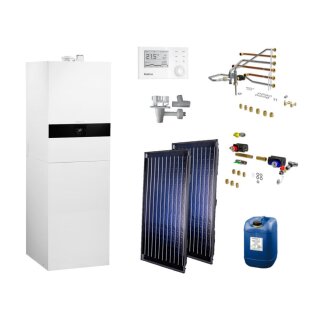

Buderus GB172i-24 kW T210SR Gas-Brennwert-Kompaktheizzentrale Paket Logasys SL109, 2x Solarkollektor SKN4.0, Bedieneineheit RC310, Anschluss-Set CS38 horizontal, Anschluss seitlich, Trichtersiphon Nr.432, Absperrhähne CS28-1 Set komplett (Gas, Warmwasser, Heizung VL/RL, KFE), Auffangbehälter Solar SFF3 3 Liter, Blenden SF11 zur Abdeckung der seitlichen Öffnungen, Fühler Überspannungsschutz, Aufdach Grund-Set SKY-C/T, Aufdach Erweiterungs-Set SKY-C/T, Dachanbindung Pfanne/Ziegel SKY-C/T, Anschluss-Set Aufdach SKN4.0, Wärmeträgerfluid Solar Fluid L20 - 7739617089
Buderus Kompaktheizzentrale Logamax plus
GB172iT für d. Betrieb mit Erdgas 2H(E),
2L(LL), Erdgas E(H) und LL nach DVGW
Arbeitsblatt G260 mit Wasserstoffbei-
mischung bis 20 Vol.-% H2 und Flüssig-
gas 3P, Propan. Voreingestellt auf Erd-
gas 2H(E). Umstellung auf andere Gas-
arten über ein Gasartumbau-Set.
Für die Raumbeheizung sowie die Warmwas-
serbereitung mit integriertem bivalenten
Schichtladespeicher z. solaren Trinkwas-
sererwärmung (Warmwasserleistung 30 kW
für Auslegung der Gasleitung berücksich-
tigen).
- Optimale Energieausnutzung mit einer
hohen Raumheizungs-Effizienz von 94 %
nach der EU-Richtlinie
- Modulation von 1:10 im Warmwasserbe-
trieb und 1:8 im Heizbetrieb
- Aluminium-Guss-Wärmetauscher für ganz-
jährigen Kondensationsbetrieb
- Modulierende Hocheffizienz-Umwälzpumpe
(EEI = 0,20)
- Niedrige CO- und NOx-Emissionen
- Geeignet für die Mehrfachbelegung nach
DVGW Arbeitsblatt G635
- Mit integrierter Abgas-Rückströmsich-
erung
Serienmäßige Ausstattung:
- 12 Liter Membran-Ausdehnungsgefäß für
Heizung im Gerät integriert
- Integriertes Umschaltventil für die
Umschaltung zwischen Heiz- und Warm-
wasserbetrieb
- Entleerhahn und Manometer
- Integriertes Kesselanschlussstück mit
konzentrischem Anschluss 80/125 mm mit
Messöffnungen
- Manueller Entlüfter
- Zündelektrode
- Ionisationselektrode
- Elektrische Anschlussmöglichkeit einer
Zirkulationspumpe
- Digitaler Basiscontroller Logamatic
BC25.2 mit integriertem Brennerautomat
für die digitale Überwachung und Steu-
erung aller elektronischen Bauelemente
des Gerätes
-
Sehr kompakt m. solarer Komplettausstat-
tung da alle folgenden Komponenten inte-
griert.
- Solarmodul SM100 mit solarer Ertrags-
optimierung
- Solar Ausdehnungsgefäß 18 Liter
- Modulierende Hocheffizienz-Umwälzpumpe
im Solarkreis
- Sicherheitsventil 6 bar
- Durchflussmengenbegrenzer
- Füll- und Entleerungshahn Solarkreis
- Manometer
- Absperreinrichtungen
- Entlüfter
und direkter Anschluss der Solarleitung
durch Klemmringverschraubungen 15 mm.
Solarstation umbaubar links/rechts.
Umfangreiches Zubehör z.B. Trinkwasser-
mischer-Set oder integrierbarer Behälter
für Solarflüssigkeit.
-
FLOW plus-System für max. Brennwertnut-
zung, stromsparenden und geräuscharmen
Betrieb
- Kein Mindestvolumenstrom nötig
- Hocheffizienzpumpen mit Permanentma-
gnetmotor
- Umwälzpumpe für eine differenzdruckge-
regelte Betriebsweise für gute Anpas-
sung an die hydraulischen Gegebenhei-
ten der Heizungsanlage, kleinste Pum-
peneinstellung = 150 mbar konstant
- Umwälzpumpe mit einer leistungsgere-
gelten Betriebsweise bei Einsatz einer
hydraulischen Weiche zur Vermeidung
von Rücklauftemperaturanhebung
-
Integrierter Warmwasserspeicher mit 210
Liter Inhalt für max. Solarnutzung (So-
lare Deckungsrate von bis zu 65 % bei
3 Kollektoren) mit zusätzlichem Korrosi-
onsschutz Buderus Thermoglasur DUOCLEAN
MKT. Bivalenter Schichtenladespeicher
zum Anschluss von bis zu 3 Solar-Kollek-
toren sowie modernem Warmwasserkomfort,
auf kleinstem Raum auch bei nicht gela-
denem Speicher durch max. Warmwasser-
leistung von 30 kW. Integrierter Zirku-
lationsanschluss.
-
Kombinierbar mit der folgenden Bedien-
einheit (Zubehör):
- System-Bedieneinheit Logamatic RC310
(im Gerät für ergonomische Bedienung
integrierbar oder Wandmontage im Wohn-
raum)
-
Intelligentes Montagekonzept für gute
Zugänglichkeit bei Installation und War-
tung sowie einfacher Transport und Ein-
bringung durch Lieferung in 3 Teilen mit
kompakten Abmessungen auf einer Palette.
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeits-
blatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswas-
ser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser auf-
bereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasser-
aufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
2 senkrechte Hochleistungsflachkollek-
toren SKN4.0 mit CE-Kennzeichnung.
Vollflächenabsorber aus Aluminium mit
hochselektiver Vakuum-Beschichtung, mit
Kupferrohr-Harfe ultraschallverschweißt.
Fiberglaswanne aus einem Guss als Kol-
lektorgehäuse mit integrierten Griffmul-
den. Abdeckung aus strukturiertem, ha-
gelfesten Solarsicherheitsglas, rücksei-
tige Dämmung aus Mineralwolle. Anschluss
wechselseitig bis zu 10 Kollektoren in
einer Reihe. Kollektorverbindung und
Anschluss ohne Werkzeug durch Steckver-
bindungstechnik mit gewebeverstärktem
Solarschlauch.
----------------------------------------
CS28-1 Wartungshähne, bestehend aus:
- 2 Wartungshähnen R 3/4" mit Isolierung
in Durchgangsform
- Mit Thermometer drehbar für Kombinati-
on wahlweise mit Anschluss-Set CS10,
CS38 oder CS33
- 1 Gashahn 1/2", Durchgangsform, mit
thermischer Absperrvorrichtung
- T-Stück mit steckbarem Füll- und Ent-
leerhahn
- Trinkwasserabsperrhahn R3/4"
----------------------------------------
CS38 Anschluss-Set horizontal mit TWM,
bestehend aus:
- Horizontales Anschluss-Set zum Einbau
in GB172iT210SR (Solarvariante), ge-
eignet für seitlichen Anschluss rechts
oder links
- Rohrsatz für Heizungsvor- und -rück-
lauf, Gas, Kalt- und Warmwasser, Zir-
kulation
- Thermostatischer Trinkwassermischer
integriert
----------------------------------------
SF11 Seitenblende links/rechts, 2 Stück
Abdeckung der nicht-genutzten Öffnungen
von CS10/CS38-Anschluss-Set horizontal.
Für linke und/oder rechte Geräteseite
GB172iT
----------------------------------------
- Anschlussmaterial für Aufdachmontage
Pfanne/Ziegel
- Überspannungsschutz für Temperatur-
fühler
- Solarfluid L, 20 Liter
----------------------------------------
SFF-3 Auffangbehälter für Solarflüssig-
keit für GB172iT210SR, Inhalt 3 Liter
----------------------------------------
Trichtersyphon komplett mit Ausblaselei-
tung und Rosette, Ableitung für Konden-
sat und Sicherheitsventil.
----------------------------------------
Bei Integration mehrerer Zubehöre, Aus-
wahltabellen Buderus Katalog beachten!
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 98 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 149 %
Lastprofil: XL
-
Gasart: Erdgas H(E)
Wärmeleistung im Heizbetrieb
(Voll-/Teillast)
bei 50/30: 3,4-25,3 kW
bei 80/60: 3,0-23,8 kW
Wärmeleistung Warmwasser: 30 kW
Leistungskennzahl: 2,5
Gewicht: 165 kg
Konz. Abgasanschluss: 80/125 mm
Abgastemperatur (Volllast)
bei 50/30: 52 C
bei 80/60: 71 C
Speicherinhalt: 210 L
Abmessungen
Tiefe: 670 mm
Breite: 600 mm
Höhe: 1880 mm
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: CE-0085CU0157
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739617089
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
