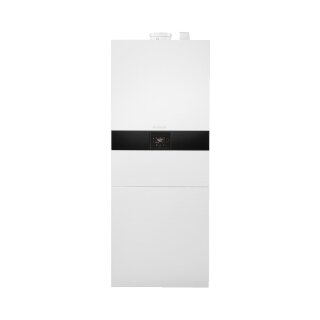

Buderus Gas-Brennwert-Kompaktheizzentrale Logamax plus GB172i-24 kW T100S H V2, mit Schichtladespeicher 100 Liter, Erdgas, weiß - 7738101035
Buderus Kompaktheizzentrale Logamax plus
GB172iT für d. Betrieb mit Erdgas 2H(E),
2L(LL), Erdgas E(H) und LL nach DVGW
Arbeitsblatt G260 mit Wasserstoffbei-
mischung bis 20 Vol.-% H2 und Flüssig-
gas 3P, Propan.
Voreingestellt auf Erdgas 2H(E). Umstel-
lung auf Erdgas 2L(LL) ohne Gasart-Um-
bauset. Flüssiggas 3P, Propan über ein
Gasart-Umbauset.
Für die Raumbeheizung sowie die Warmwas-
serbereitung mit integriertem bivalenten
Schichtladespeicher (Warmwasserleistung
30 kW für Auslegung der Gasleitung be-
rücksichtigen).
- Optimale Energieausnutzung mit einer
hohen Raumheizungs-Effizienz von 94 %
nach der EU-Richtlinie
- Modulation von 1:10 im Warmwasserbe-
trieb und 1:8 im Heizbetrieb
- Aluminium-Guss-Wärmetauscher für ganz-
jährigen Kondensationsbetrieb
- Modulierende Hocheffizienz-Umwälzpumpe
(EEI = 0,20)
- Niedrige CO- und NOx-Emissionen
- Geeignet für die Mehrfachbelegung nach
DVGW Arbeitsblatt G635
- Mit integrierter Abgas-Rückströmsich-
erung
Serienmäßige Ausstattung:
- 12 Liter Membran-Ausdehnungsgefäß für
Heizung im Gerät integriert
- Integriertes Umschaltventil für die
Umschaltung zwischen Heiz- und Warm-
wasserbetrieb
- Entleerhahn und Manometer
- Integriertes Kesselanschlussstück mit
konzentrischem Anschluss 80/125 mm mit
Messöffnungen
- Manueller Entlüfter
- Zündelektrode
- Ionisationselektrode
- Elektrische Anschlussmöglichkeit einer
Zirkulationspumpe
- Digitaler Basiscontroller Logamatic
BC25.2 mit integriertem Brennerautomat
für die digitale Überwachung und Steu-
erung aller elektronischen Bauelemente
des Gerätes
-
Sehr kompakt durch im Gerät integrier-
bare Komponenten wie Ausdehnungsgefäß
8 Liter für Trinkwasser und Ausdehnungs-
gefäß 17 Liter für den Heizkreis.
-
Umfangreiches Zubehör z.B. Anschluss-
Sets horizontal (links/rechts), vertikal
(oben) oder zusätzliches Isolations-Set
mit Wärmedämmung auf der Rückseite des
Gerätes.
-
FLOW plus-System für max. Brennwertnut-
zung, stromsparenden und geräuscharmen
Betrieb
- Kein Mindestvolumenstrom nötig
- Hocheffizienzpumpen mit Permanentma-
gnetmotor
- Umwälzpumpe für eine differenzdruckge-
regelte Betriebsweise für gute Anpas-
sung an die hydraulischen Gegebenhei-
ten der Heizungsanlage, kleinste Pum-
peneinstellung = 150 mbar konstant
- Umwälzpumpe mit einer leistungsgere-
gelten Betriebsweise bei Einsatz einer
hydraulischen Weiche zur Vermeidung
von Rücklauftemperaturanhebung
-
Integrierter Warmwasserspeicher mit 100
Liter Inhalt. Mit zusätzlichem Korrosi-
onsschutz Buderus Thermoglasur DUOCLEAN
plus. Schichtenladespeicher für eine
sehr kompakte Variante und hohen Warm-
wasserkomfort, auch bei nicht geladenem
Speicher, durch max. Warmwasserleistung
von 30 kW. Hocheffiziente Speicherlade-
pumpe. Integrierter Zirkulationsan-
schluss
-
Wahlweise kombinierbar mit den folgenden
Bedieneinheiten (Zubehör):
- System-Bedieneinheit Logamatic RC310
(im Gerät für ergonomische Bedienung
integrierbar oder Wandmontage im Wohn-
raum)
oder
- Smarte Bedieneinheit Logamatic TC100.2
zur Wandmontage im Wohnraum
-
Optional mit TC100.2-Internetzugang zur
Bedienung und Fernüberwachung der Hei-
zung auch von unterwegs über mobiles
Endgerät, Smartphone, APP oder Internet-
portal.
- Bei Einsatz von TC100.2 (Zubehör) über
App "MyMode" zur Steuerung und Überwa-
chung über Smartphone. Anbindung
TC100.2 wahlweise drahtlos per Funk-
modul MX200 (Zubehör) ober über EMS-
BUS Verbindung zum Router über WLAN.
-
Intelligentes Montagekonzept für gute
Zugänglichkeit bei Installation und War-
tung sowie einfacher Transport und Ein-
bringung durch Lieferung in 3 Teilen mit
kompakten Abmessungen auf einer Palette.
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeits-
blatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswas-
ser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser auf-
bereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasser-
aufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz: A
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung: 24 kW
Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 94 %
Schalleistungspegel
in Innenräumen: 49 dB
Klasse für Warmwasserbereitungs-
Energieeffizienz: A
Energieeffizienzklassen-
Spektrum: A+ -> F
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 85 %
Lastprofil: XL
-
Gasart: Erdgas H(E)
Wärmeleistung im Heizbetrieb
(Voll-/Teillast)
bei 50/30: 3,4-25,3 kW
bei 80/60: 3,0-23,8 kW
Wärmeleistung Warmwasser: 30 kW
Leistungskennzahl: 2,8
Gewicht: 115 kg
Konz. Abgasanschluss: 80/125 mm
Abgastemperatur (Volllast)
bei 50/30: 52 C
bei 80/60: 71 C
Speicherinhalt: 100 L
Abmessungen
Tiefe: 670 mm
Breite: 600 mm
Höhe: 1530 mm
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: CE-0085CU0157
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7738101035
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum Download
