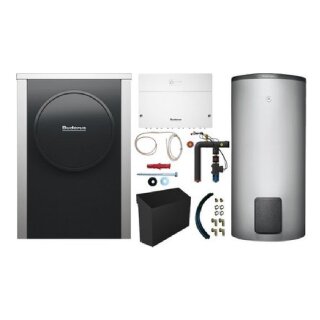

Buderus Logaplus Erweiterungs-Set WLW196i-6 kW S+, Warmwasserspeicher SH290, BZ, Öl., Ausseneinheit ODU6.2i S+, Hybridgruppe HF-Set-1, Hybrid-Modul HM200.2, BCC32 - 7739621105
Ergänzungs-Set zur nachträglichen Ein-
bindung einer Wärmepumpe an einen Renew-
able ready Heizkessel. Das Ergänzungs-
Set besteht aus einer Luft-Wasser-Wär-
mepumpe Logatherm WLW196i-6 S+ AH.
- Max. Heizleistung 6,57 kW bei A2/W35
- Leistungszahl 3,86 bei A2/W35 gemäß EN
14511 in Teillast
Außeneinheit = ODU6 S+
(= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Hy-
bridverrohrung und Außeneinheit
- Schnelle und einfache Installation
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic RC310 mit Klar-
textdisplay
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
----------------------------------------
Hybridgruppe HF-Set HYC25 zum Anschluss
an den KB195-19 und 25.
Die Rohrgruppe HF-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in
Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen-
Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines
Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re-
gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten
ist ein entsprechendes Elektronik-Modul
HM200.2 notwendig.
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Entlüfter
- Kugelhähne
----------------------------------------
Zubehör
- Modul HM200.2
- Rohrbegleitheizung 3 m
- Installationspaket INPA
- Abdeckhaube für INPA 4-8 AR
- Befestigungs-Set ODU Luft/Wasser
- Verbindungsleitungs-Set EMS Module 550
- Ergänzungs-Kit 2
- 2x Reduzierung 1 1/4"-1"
- 2x Doppelnippel 1"
- Adapter BZ
- BCS36 für KBH195-19/25
----------------------------------------
Warmwasserspeicher Logalux SH290 RS
in stehender, zylindrischer Stahlblech-
ausführung einschließlich vorderer Hand-
lochöffnung als Reinigungsöffnung.
Mit großflächigem Doppelwendel-Wärmetau-
scher, höhenverstellbaren Aufstellfüßen
und Tauchhülse. Alle warmwasserberührten
Speicherinnenflächen durch Emaillierung,
korrosionsbeständig nach DIN 4753-3 und
zur Vervollständigung des kathodischen
Korrosionsschutzes mit Magnesiumanode.
Wärmeschutz aus Polyurethan-Hartschaum
und abnehmbarem Folienmantel (silber)
mit Weichschaumunterlage.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 35 C: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 6 kW
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 6 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 129 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 181 %
Schallleistungspegel
in Innenräumen: 24 dB
Schallleistungspegel
im Freien: 50 dB
-
Buderus-Artikel-Nr.: 7739621105
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
