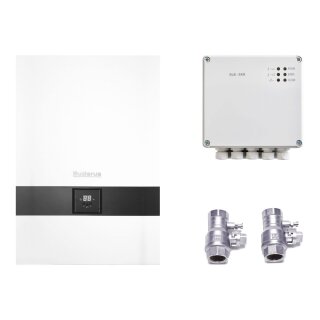

Buderus Elektro-Heizgerät Logaplus-Paket E156-1, E156-4kW mit Funktionsmodul ELB-EKR und Wartungshahn - 7739620120
Buderus Paket Logamax E156-1, bestehend
aus:
----------------------------------------
Elektro-Heizgerät Logamax E156
zur Kombination mit anderen Wärmeerzeu-
gern (z.B. Wärmepumpen) in Verbindung
mit Pufferspeichern.
Zur Abdeckung von Spitzenlasten oder zur
Erhöhung des Eigenverbrauchs in Verbin-
dung mit Photovoltaikanlagen.
- Elektro-Heizgerät für den Betrieb mit
elektrischem Strom
- Verwendung als Back-up oder Hauptwär-
mequelle
- Extrem leiser Betrieb
- Sicherheitsausstattung ab Werk
- Kaskadierfunktion (Kaskadenmodul er-
forderlich)
- Maximale Heizwasservorlauftemperatur
bis 85 C möglich
- Ansteuerung in 3 Leistungsstufen
- Leistungsanforderung der Geräte über
0-10 V Signal
- Elektrischer Anschluss: Das Elektro-
Heizgerät kann einphasig mit 230 Volt
betrieben werden. Für alle Geräte ist
ein dreiphasiger Anschluss vorgesehen
- Anschluss Heizung: 3/4"
- Das Gerät eignet sich nur für eine
Wandmontage, der Zugang zum Gerät muss
zu Wartungszwecken von zwei Seiten
möglich sein
-
Standard Ausrüstung:
- Montageplatte
- Geräteverkleidung
- Steuerelektronik
- Kraftelemente
- Wasserdruckschalter
- Sicherheitstemperaturbegrenzer (STB)
- Sicherheitsventil
- Heizwasserpumpe Taco
- Ausdehnungsgefäß
- 2 Wartungshähne Heizung 3/4"
----------------------------------------
Heizleistung: 3,96 kW
Leistungsaufnahme: 4,10 kW
Leistungsstufen: 3
Netzspannung: 3x400/230 V AC (-10/+6 %)
Nennstrom (bei 3x400/230 V AC): 5,8 A
Geräteabsicherung
(bei 3x400/230 V AC): 10 A
Netzspannung: 1x230 V AC (-10/+6 %)
Nennstrom (bei 1x230 V AC): 17,4 A
Geräteabsicherung
(bei 1x230 V AC): 20 A
Elektrische Schutzart: IP40
Nenninhalt des Wasserraumes: 3,7 l
Maximal zulässiger Betriebsdruck: 3 bar
Mindestvolumenstrom: 56 l/h
Mindestbetriebsdruck: 0,6 bar
Maximale Temperatur Heizwasser: 85 C
Ausdehnungsgefäß: 7 l
Sicherheitsventil 1/2": 3 bar
Anschluss Vorlauf (Außengewinde): G3/4
Anschluss Rücklauf (Außengewinde): G3/4
Heizgerätgewicht ohne Wasser: 17 kg
Höhe: 712 mm
Breite: 330 mm
Tiefe: 273 mm
Gewicht: 24,4 kg
Bauartzulassung: XX-XXX-XXX
CE-Zeichen: CE-XXXXXX
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739620120
----------------------------------------
Paket E156 ist von der 5-Jahres-System-
garantie ausgenommen.
