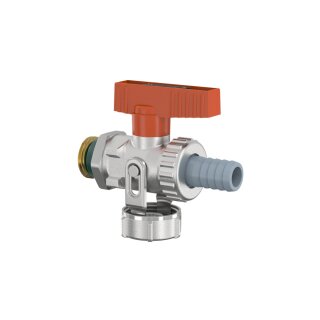

Simplex KFE Kugelhahn 1/2", PN 16
KFE-Kugelhahn für den Einsatz in Solaranlagen, für Wasser-Glykol Gemische bis
50% Glykolanteil und erhöhte Temperaturanforderungen, mit orangenem
Flügelgriff und Außengewinde, selbstdichtend mit Gewindeeinschneiddichtung.
Vorteile
• Sichere Montage dank selbstdichtender Gewindeeinschneiddichtung
• Exakte, axiale Positionierung mittels Kontermutter
• Positionsgenaue Führung der Blindkappe durch Edelstahl-Schwenkbügel – kein
Abreißen von Kette oder Schlaufe
• Versteckte Betätigungsmöglichkeit durch die Blindkappe, die als Handrad dient
Technische Daten
• Max. Betriebstemperatur: 180 °C Dauertemperatur, 200 °C kurzzeitig
• Max. Betriebsdruck: 10 bar
• Nominaldruckbereich: PN 16
• Betriebsmedium:
Heizungswasser nach VDI 2035
Wasser-Glykolgemische bis 50% Glykolanteil
Werkstoffe
• Gehäuse: Pressmessing vernickelt
• Bügel: Edelstahl
• Nippel, Spindel, Kontermutter: Messing
• Kugel: Messing verchromt
• Schlauchtülle: Kunststoff verstärkt
• O-Ringe: AFLAS
• Einschneiddichtung: FKM
• Kugeldichtung: PTFE verstärkt
Schwere Bauform, Flügelgriff entsprechend dem Einsatzzweck abnehmbar,
hartverchromte Kugel mit vollem Durchgang in Teflon gelagert, Betätigungsspindel
mit doppelter O-Ring-Dichtung.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
