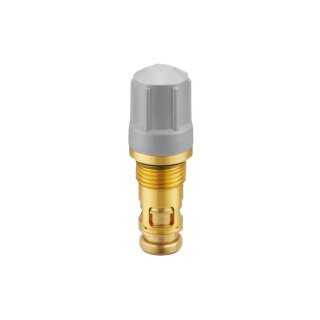

Ventileinsatz für den Einbau in Buderus
Flachheizkörper Logatrend VC und VCM mit
integrierter Ventilgarnitur. Spezielle
Ventilgeometrie abgestimmt und geprüft
mit Buderus Ventil-Flachheizkörpern mit
stirnseitiger Sitzabdichtung, daher
keine Gewährleistung für andere Anwen-
dungsfälle.
Zur automatischen Anpassung an die hy-
draulischen Anforderungen der Heizungs-
anlage ist der Ventileinsatz stufenlos
voreinstellbar. Die Voreinstellung er-
folgt mittels dem Ventil beiliegendem
Voreinstellschlüssel zum Schutz einer
Manipulation des Voreinstellwertes durch
Unbefugte. Eine Korrektur des Einstell-
wertes ist auch im Betrieb möglich.
Durch die integrierte dynamische Durch-
flussregelung hält das Einbauventil die
eingestellten Durchflusswerte am Heiz-
körper weitestgehend konstant. Dadurch
wird eine in der Praxis nahezu diffe-
renzdruckunabhängige Betriebsweise er-
möglicht. Eine Überversorgung der Heiz-
körper durch betriebsübliche Differenz-
druckschwankungen mit daraus resultie-
renden Abweichungen von den statischen
Einstellwerten im Rohrnetz wird verhin-
dert. Eine Mischinstallation mit anderen
Ventileinsätzen wird daher nicht empfoh-
len.
Geeignet für das Heizmedium Wasser oder
geeignete Ethylen-/ Propylenglycol-Was-
sergemische gemäß VDI 2035 mit maximal
50 % Glycolanteil und einem ph-Wert von
6,5 - 10.
Lieferung mit lichtgrauer Bauschutzkappe
und Voreinstellschlüssel.
-
Einschraubgewinde: G 1/2 AG
Thermostatanschluss:
Klemmverbindung (Schnappbefestigung)
Betriebstemperatur: 2 - 110 C
Durchflussbereich: 10 - 170 l/h
Max. Betriebsdruck: 10 bar (PN 10)
Max. Differenzdruck
über Ventileinsatz: 600 mbar
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
