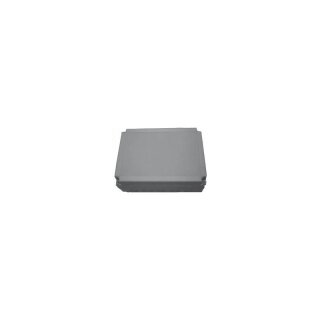

Modul HHM 17-1 zur Kombination mit Logatherm Sole/Wasser-Wärmepumpen WPS 6-1
bis WPS 17-1 und WPS 6K-1 bis WPS 10K-1.
Das Multimodul ermöglicht folgende Funktionen:
Einbindung 3. Heizkreis
Einbindung 4. Heizkreis
Einbindung eines Schwimmbads
Einbindung eines Heizkessels
- Ansteuerung eines elektrischen Zuheizers Warmwasserspeicher
- Externer Sollwert
- Sammelalarm
Jeder gemischte Zusatzkreis muss zusätzlich über Mischer, Umwälzpumpe und Vorlauffühler verfügenach Modul zur Wandmontage außerhalb der Wärmepumpe. Funktion
sowie Anzeige über Regelsystem HMC 10-1
steuerbar. Interne Kommunikation über
CAN-BUS-Kabel, maximale Länge 30 m. Leitung nicht mit anderen stromführenden
Leitungen verlegenach Maximal 3 Module pro
Anlage steuerbar. Die Passive Kühlstation gilt dabei als ein Modul. In diesem
Fall können nur noch 2 Multimodule mit
der Wärmepumpe kombiniert werdenach Kreis
3 und 4 können zur Kühlung verwendet
werdenach Pro Kreis sind dann jeweils 2
Multimodule erforderlich.
Technische Daten:
HxBxT: 181x255x83 mm
Gewicht: 1,2 kg
Spannungsversorgung: 230 V/ 50 Hz
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
