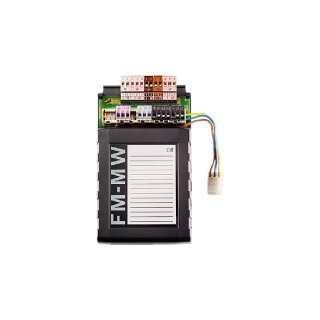

Funktionsmodul FM-MW z. Einbindung einer
Heizkreis- und einer Warmwasser-Funktion
in das Regelsystem Logamatic 5000.
- Einsatz in den Regelgeräten Logamatic
5311, 5313 und 5310
- Ansteuerung eines Warmwasserkreises
mit Speicherladepumpe und Zirkulationspumpe
- Potentialfreier Eingang für Pumpenstörung
- Warmwasserbereitung mit eigenem Zeitkanal oder nach Zeitkanal der Heizkreise sowie Jahreszeitschaltuhr
- Warmwasserbereitung wahlweise im Parallel- oder Vorrangbetrieb
- Ansteuerung einer Zirkulationspumpe
mit Intervallschaltung und eigenem
Zeitkanal
- Externer Eingang zum einmaligen Aufheizen des Warmwassers außerhalb der
vorgegebenen Zeiten oder zur Aktivierung der thermischen Desinfektion
- Tägliche Thermische Desinfektion möglich
- Tägliche Überwachung d. Temperatur der
Warmwasserbereitung und gegebenenfalls
einmalige Aufheizung auf 60 C gemäß
DVGW Arbeitsblatt W551 möglich
- Warmwasserkreis m. separat einstellbarer Party-, Pause- und Ferienfunktion
sowie separat einstellbarer Absenkart
im Nacht- bzw. Ferienbetrieb
- Ansteuerung eines Heizkreises mit/ohne
Stellglied und Heizkreispumpe
- Anschlussmöglichkeit einer Fernbedienung BFU
- Alternativ externe Tag-/Nachtumschaltung über Schaltkontakt
- Potentialfreier Eingang Pumpenstörung
- Heizkreis als Vorregelkreise über externe Anforderung (Kontakt) und/oder
über Zeitkanal parametrierbar
- Heizkreisregelung nach Außentemperatur
und/oder Raumtemperaturaufschaltung m.
automatischer Adaption bei Anschluss
einer Fernbedienung BFU
- Heizkreis mit frei wählbarer Heizkennlinie für Heizkörper-, Fußboden-, Fußpunkt-, oder Konstant-System
- Bei Fußbodenheizkreis separat einstellbare Estrichtrocknungsfunktion
- Heizkreis mit eigenem Zeitkanal, Sommer- / Winterzeitumschaltung sowie
Jahreszeitschaltuhr
- Heizkreis mit separat einstellbarer
Party-, Pause- und Ferienfunktion sowie separat einstellbarer Absenkart im
Nacht- bzw. Ferienbetrieb
- Automatische Anpassung der Absenktemperatur gemäß DIN EN 12831 für Heizkreis separat einstellbar
- Heizkreis-Zeitprogramm
- Handbedienebene für Heizkreis- und
Warmwasserfunktion über Bedieneinheit
BCT531 mit Umschaltmöglichkeit Automatik/Hand/Aus
- Interne Kommunikation über Datenbus
- Vollständig gekapseltes Gehäuse zur
sicheren Handhabung
- Stecksystem mit Führungsschiene und
mechanischer Verriegelung für einfache
Montage und robuste Funktion
- Kodierte und farblich gekennzeichnete
Anschlussstecker
- Inklusive 1 x Warmwasser-Temperaturfühler 9 mm
- Maximal 1 Funktionsmodul pro Regelgerät möglich
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
