Dezentrales Lüftungsgerät HRV136-55 D
mit Wärmerückgewinnung zur raumweisen
Be- und Entlüftung von Wohneinheiten.
Das HRV136-55 D ist zur kontrollierten
Be- und Entlüftung von Wohngebäuden
(Ein- und Mehrfamilienhäuser) geeignet.
Der Einbau in Neubauten sowie die Nach-
rüstung bei der Sanierung und Moderni-
sierung von Bestandsbauten sind möglich.
-

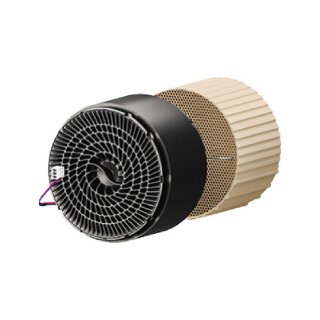

Das Logavent HRV136-55 D Fertigbauset
besteht aus Ventilatoreinheit, Keramik-
Wärmetauscher und G3-Grobfilter.
Innen- und Außenhaube, Montagerohr.
Bedieneinheit und Netzteil sind separat
zu bestellen.
Der Einbau erfolgt grundsätzlich in ei-
ner Außenwand. Das Montagerohr, in das
die Lüfter-Einheit und Wärmetauscher-
Einheit montiert werden, wird fest mit
der Wand verklebt.
-
Das HRV136-55 D wird paarweise betrie-
ben. Das bedeutet, ein Gerät läuft im
Zuluftbetrieb während das zweite Gerät
gleichzeitig im Abluftbetrieb läuft. Es
ist auch ein nicht paarweiser Betrieb
möglch. In dem Fall wird die Zuluft über
mehrere Lüfter verteilt. Der Laufrich-
tungswechsel erfolgt, abhängig von der
Lüfterstufe nach 50 - 70 Sekunden.
Auf diese Weise kann eine Durchströmung
des Wohnraums sichergestellt werden und
es entsteht der durch DIN 1946-6 gefor-
derte Ausgleich von gefördertem Zu- und
Abluftvolumen. Durch die integrierte
Wärmetauscher-Einheit wird der Abluft
Wärmeenergie entzogen und gespeichert.
Nach dem Richtungswechsel wird die ge-
speicherte Wärme der frischen Zuluft
wieder hinzugefügt. Dadurch erzielt das
HRV136-55 D eine Wärmerückgewinnung von
bis zu 85%.
Leiser Lüfter mit hoher Luftleistung von
bis zu 55 m3/h und hoher Druckstabilität
bei starkem Wind.
-
Die Montage erfolgt in der Außenwand,
Mindest-Wandstärken von 220 mm mit
Kunststoff-Außenhaube, 250 mm mit Me-
tall-Außenhaube oder 300 mm mit Fenster-
laibungselement sind zu beachten.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse: A+
Energieeffizienzklassen-
Spektrum: -
Schallleistungspegel: -
Maximaler Luftvolumenstrom: 55 m3/h
-
Technische Daten:
Min.-max. Einsatzbereich: 17-55 m3/h
Max. Wärmebereitstellungsgrad: 85 %
Volumenstrom Eco-Modus/Durchlüften:
Stufe 1: 16,5 m3/h
Stufe 2: 27,5 m3/h
Stufe 3: 38,5 m3/h
Stufe 4: 55 m3/h
Schalldruckpegel:
Stufe 1: 9,7 dB(A)
Stufe 2: 14,6 dB(A)
Stufe 3: 22,2 dB(A)
Stufe 4: 29,8 dB(A)
Leistungsaufnahme:
Stufe 1: 1,2 W
Stufe 2: 1,9 W
Stufe 3: 3,3 W
Stufe 4: 6,3 W
Spezifische Eingangsleistung:
0,09 W/(m3/h)
Normschallpegeldiff. Dn, w(dB): 43/46/62
(mit Schalldämm-Innenhaube/mit Schall-
dämmset/Laibungskanal)
Filter: Grobfilter (G3)
Kernbohrungsdurchmesser: 162 mm
Abmessungen B x H x T
Innenblende: 218 x 218 x 54 mm
Außenblende: 231 x 231 x 71 mm
-
DIBt-Zulassung: beantragt
Fabrikat: BUDERUS
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
