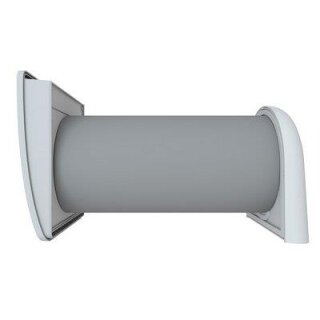

Buderus Logavent HRV126-43 D Komplettset Lüftungsgerät
Das Gerät besteht aus einer strömungsop-
timierten Innen- und Außenblende, einer
Filter-Einheit G3, einer Lüfter-Einheit,
einer Wärmetauscher-Einheit sowie einem
Montagerohr. Der Einbau erfolgt grund-
sätzlich in einer Außenwand. Das Monta-
gerohr, in das die Lüfter-Einheit und
Wärmetauscher-Einheit montiert werden,
wird fest mit der Wand verklebt. Innen-
und Außenblenden werden werkzeuglos mon-
tiert. Sie dienen als Abschluss des Sys-
tems und sorgen mit ihrer strömungsopti-
mierten Form für eine effizientere Luft-
führung.
-
Das HRV126-43 D wird paarweise betrie-
ben. Das bedeutet, ein Gerät läuft im
Zuluftbetrieb während das zweite Gerät
gleichzeitig im Abluftbetrieb läuft. Der
Laufrichtungswechsel erfolgt, abhängig
von der Lüfterstufe nach 50 - 70 Sekun-
den, bei beiden Geräten gleichzeitig.
Auf diese Weise kann eine Durchströmung
des Wohnraums sichergestellt werden und
es entsteht der durch DIN 1946-6 gefor-
derte Ausgleich von gefördertem Zu- und
Abluftvolumen. Durch die integrierte
Wärmetauscher-Einheit wird der Abluft
Wärmeenergie entzogen und gespeichert.
Nach dem Richtungswechsel wird die ge-
speicherte Wärme der frischen Zuluft
wieder hinzugefügt. Dadurch erzielt das
HRV126-43 D eine Wärmerückgewinnung von
bis zu 90%.
-
Das Logavent HRV126-43 D Komplettset be-
steht aus Montagerohr 500 mm, weißer
Kunststoffaußenhaube, Innenhaube aus
Kunststoff, Ventilatoreinheit, Keramik-
Wärmetauscher und G3-Grobfilter.
-
Die Montage erfolgt in der Außenwand,
Mindest-Wandstärken von 280 mm mit Me-
tall-Außenhaube, 315 mm mit Kunststoff-
Außenhaube oder 360 mm mit Fensterlai-
bungselement sind zu beachten.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse: A
Energieeffizienzklassen-
Spektrum: -
Schallleistungspegel: 43 dB
Maximaler Luftvolumenstrom: 43 m3/h
-
Technische Daten:
Min.-max. Einsatzbereich: 16-43 m3/h
Max. Wärmebereitstellungsgrad: 90 %
Volumenstrom Eco-Modus/Durchlüften:
Stufe 1: 16 m3/h
Stufe 2: 22 m3/h
Stufe 3: 30 m3/h
Stufe 4: 43 m3/h
Schalldruckpegel:
Stufe 1: 14 dB(A)
Stufe 2: 20 dB(A)
Stufe 3: 32 dB(A)
Stufe 4: 35 dB(A)
Leistungsaufnahme:
Stufe 1: 0,9 W
Stufe 2: 1,1 W
Stufe 3: 1,6 W
Stufe 4: 2,8 W
Spezifische Eingangsleistung:
ab 0,12 W/(m3/h)
Normschallpegeldiff. Dn, w(dB): 40/44
(mit optionalem Schalldämmset)
Filter: Grobfilter (G3)
Optional:
Elektrostatischer Pollenfilter mit
Vorfiltereinheit
Kernbohrungsdurchmesser: 162 mm
Mindestwandstärke: 280 mm
Optimale Wandstärke: ab 315 mm
Abmessungen B x H x T
Innenblende: 190 x 214 x 40 mm
Außenblende: 197 x 205 x 46 mm
-
DIBt-Zulassung: Z-51.3-402
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7735600367
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
