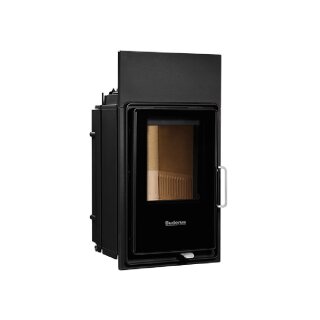

Wassergeführter Holzbrand-Heizeinsatz
nach DIN EN 13229 für d. Einbau in Warmluftöfen mit Muldenfeuerung. Der Logaflame HWS216 wird direkt an den Schornstein angeschlossenach Brennraumauskleidung, thermische Ablaufsicherung, Abgasstutzen Durchmesser 150 mm gehören zum
Lieferumfang. Brennraumauskleidung aus
Feuerbeton und Vermiculite liegt teilweise in mehreren Verpackungseinheiten
im Feuerraum bei, sie wird über die Feuerraumtür in den Brennraum passgenau gesteckt ohne auszumörtelnach Feuerraumtür
ist mit einer großen Sichtfensterscheibe
in Doppelverglasung ausgestattet. Für
den Einbau in engen Nischen ist der Nischentürgriff (Zubehör) zu verwenden.
Wahlweise kann der Heizeinsatz mit verschiedenen Frontplatten oder mit einem
Blendrahmen eingebaut werden.
Die 2.Stufe der 1.BImSchV wird erfüllt.
Die Anlieferung erfolgt in 2 Paketen:
- 1 Heizeinsatz HWS216-8 Rechtsanschlag
- 1 Ausmauerung Mulde für HLS/HWS
Technische Daten
Nennwärmeleistung Gesamt: 8 kW
Nennwärmeleistung Luft: 4 kW
Nennwärmeleistung Wasser: 4 kW
Gewicht: 154 kg
Abgasstutzen: 150 mm
Abgastemperatur: 180 C
Abgasmassenstrom: 7,3 g/s
Notwendiger Förderdruck: 15 Pa
Wirkungsgrad: 85 %
Abmessungen
Höhe, Stutzen senkrecht: 836 mm
Breite: 387 mm
Tiefe: 389 mm
Landesbauverordnung: CE
Fabrikat: Buderus
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
