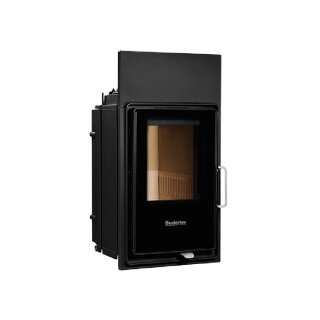

Wassergeführter Holzbrand-Heizeinsatz
nach DIN EN 13229 für d. Einbau in Warmluftöfen mit Rostfeuerung. Der Logaflame
HWS216 wird direkt an den Schornstein
angeschlossenach Brennraumauskleidung,
thermische Ablaufsicherung, Abgasstutzen
Durchmesser 150 mm gehören zum Lieferumfang. Brennraumauskleidung aus Feuerbeton und Vermiculite liegt teilweise in
mehreren Verpackungseinheiten im Feuerraum bei, sie wird über die Feuerraumtür
in den Brennraum passgenau gesteckt ohne
auszumörtelnach Feuerraumtür ist mit einer
großen Sichtfensterscheibe in Doppelverglasung ausgestattet. Für den Einbau in
engen Nischen ist der Nischentürgriff
(Zubehör) zu verwendenach Wahlweise kann
der Heizeinsatz mit verschiedenen Frontplatten oder mit einem Blendrahmen eingebaut werden.
Die 2.Stufe der 1.BImSchV wird erfüllt.
Die Anlieferung erfolgt in 2 Paketen:
- 1 Heizeinsatz HWS216-8 Linksanschlag
- 1 Umrüstsatz Mulde auf Rost
Technische Daten
Nennwärmeleistung Gesamt: 8 kW
Nennwärmeleistung Luft: 4 kW
Nennwärmeleistung Wasser: 4 kW
Gewicht: 154 kg
Abgasstutzen: 150 mm
Abgastemperatur für Holz: 217 C
Abgasmassenstrom für Holz: 7,9 g/s
Notwendiger Förderdruck: 14 Pa
Wirkungsgrad: 85 %
Abmessungen
Höhe, Stutzen senkrecht: 836 mm
Breite: 387 mm
Tiefe: 389 mm
Landesbauverordnung: CE
Fabrikat: Buderus
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
