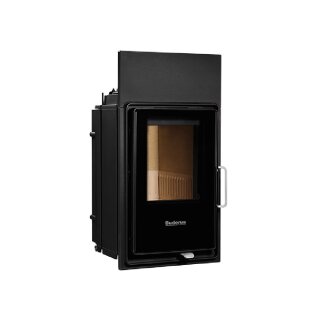

Holzbrand-Heizeinsatz nach DIN EN 13229
für den Einbau in Warmluftöfen mit Muldenfeuerung. Der Einbau erfolgt immer in
Verbindung mit einer Nachheizfläche.
Brennraumauskleidung aus Feuerbeton und
Vermiculite liegt teilweise in mehreren
Verpackungseinheiten im Feuerraum bei.
Sie wird über die Feuerraumtür in den
Brennraum passgenau gesteckt ohne auszumörtelnach Feuerraumtür mit Türanschlag
rechts ist mit einer großen Sichtfensterscheibe in Doppelverglasung ausgestattet. Ein Umbau auf Türanschlag links
ist nicht möglich. Für den Einbau in
engen Nischen ist der Nischentürgriff
(Zubehör) zu verwendenach Wahlweise kann
der Heizeinsatz mit verschiedenen Frontplatten oder mit einem Blendrahmen eingebaut werdenach Der Kuppelabgang kann
wahlweise waagerecht bzw. senkrecht erfolgenach Der Kuppelabgang-Durchmesser beträgt 145 mm für die waagerechte und
senkrechte Kuppel. Zusätzlich steht eine
senkrechte Kuppel mit Abgang 180 mm zur
Verfügung.
Die 2.Stufe der 1.BImSchV wird erfüllt.
Die Anlieferung erfolgt in 2 Paketen:
- 1 Heizeinsatz HLS216-8 Rechtsanschlag
- 1 Ausmauerung Mulde für HLS/HWS
Nennwärmeleistung Gesamt: 8 kW
Wärmeleistung
ohne Nachheizfläche: 6,2 kW
Gewicht: 124 kg
Abgasstutzen: 145/180 mm
Abgastemperatur: 181 C
Abgasmassenstrom: 8,5 g/s
Notwendiger Förderdruck: 16 Pa
Wirkungsgrad: 85 %
Abmessungen:
Höhe, Stutzen senkrecht: 792 mm
Breite: 387 mm
Tiefe: 395 mm
Landesbauverordnung: CE
Fabrikat: Buderus
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
