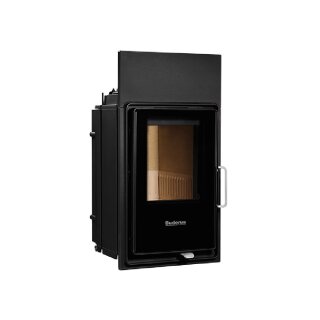

Holzbrand-Heizeinsatz nach DIN EN 13229
für den Einbau in Warmluftöfen mit Mul-
denfeuerung. Der Einbau erfolgt immer in
Verbindung mit einer Nachheizfläche.
Brennraumauskleidung aus Feuerbeton und
Vermiculite liegt teilweise in mehreren
Verpackungseinheiten im Feuerraum bei.
Sie wird über die Feuerraumtür in den
Brennraum passgenau gesteckt ohne aus-
zumörteln. Feuerraumtür mit Türanschlag
rechts ist mit einer großen Sichtfens-
terscheibe in Doppelverglasung ausge-
stattet. Ein Umbau auf Türanschlag links
ist nicht möglich. Für den Einbau in
engen Nischen ist der Nischentürgriff
(Zubehör) zu verwenden. Wahlweise kann
der Heizeinsatz mit verschiedenen Front-
platten oder mit einem Blendrahmen ein-
gebaut werden. Der Kuppelabgang kann
wahlweise waagerecht bzw. senkrecht er-
folgen. Der Kuppelabgang-Durchmesser be-
trägt 145 mm für die waagerechte und
senkrechte Kuppel. Zusätzlich steht eine
senkrechte Kuppel mit Abgang 180 mm zur
Verfügung.
Die 2.Stufe der 1.BImSchV wird erfüllt.
Die Anlieferung erfolgt in 2 Paketen:
- 1 Heizeinsatz HLS116-6 Rechtsanschlag
- 1 Ausmauerung Mulde für HLS/HWS
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse: A+
Energieeffizienzklassen-
Spektrum: A++ -> G
Direkte Wärmeleistung: 6,0 kW
Indirekte Wärmeleistung: -
Energieeffizienzindex: 115
-
Nennwärmeleistung Gesamt: 6 kW
Wärmeleistung
ohne Nachheizfläche: 4,9 kW
Gewicht: 124 kg
Abgasstutzen: 145/180 mm
Abgastemperatur: 159 C
Abgasmassenstrom: 6,7 g/s
Notwendiger Förderdruck: 15 Pa
Wirkungsgrad: 86 %
Abmessungen:
Höhe, Stutzen senkrecht: 792 mm
Breite: 387 mm
Tiefe: 395 mm
Landesbauverordnung: CE
Fabrikat: Buderus
Buderus-Artikel-Nr.: 7739607018
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
