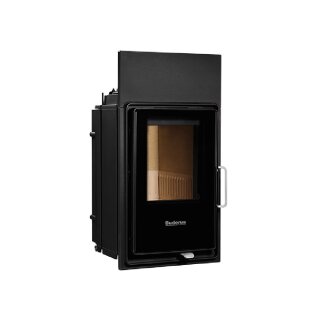

Holzbrand-Heizeinsatz nach DIN EN 13229
für den Einbau in Warmluftöfen mit Muldenfeuerung. Der Einbau erfolgt immer in
Verbindung mit einer Nachheizfläche. Der
Heizeinsatz ist besonders geeignet für
den Anschluss an keramische Züge. Die
Brennraumauskleidung aus Feuerbeton und
Vermiculite liegt in 4 Verpackungseinheiten im Feuerraum bei. Sie wird über
die Feuerraumtür in den Brennraum passgenau gesteckt ohne auszumörtelnach Feuerraumtür Türanschlag links ist mit einer
großen Sichtfensterscheibe in Doppelverglasung ausgestattet. Umbau auf Türanschlag rechts ist nicht möglich. Für den
Einbau in engen Nischen ist der Nischentürgriff (Zubehör) zu verwendenach Wahlweise kann der Heizeinsatz mit verschiedenen Frontplatten oder mit einem Blendrahmen eingebaut werdenach Kuppelabgang
kann wahlweise waagerecht bzw. senkrecht
erfolgenach Der Kuppelabgang-Durchmesser
beträgt 145 mm für die waagerechte und
senkrechte Kuppel. Zusätzlich steht eine
senkrechte Kuppel mit Abgang 180 mm zur
Verfügung.
Die 2.Stufe der 1.BImSchV wird erfüllt.
Nennwärmeleistung Gesamt: 12 kW
Wärmeleistung
Ohne Nachheizfläche: 6,2 kW
Gewicht: 133 kg
Abgasstutzen: 145/180 mm
Abgastemperatur: 182 C
Abgasmassenstrom: 11,1 g/s
Notwendiger Förderdruck: 15 Pa
Wirkungsgrad: 85,2 %
Abmessungen:
Höhe, Stutzen senkrecht: 792 mm
Breite: 387 mm
Tiefe: 464 mm
Landesbauverordnung: CE-Zeichen
Fabrikat: Buderus
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
