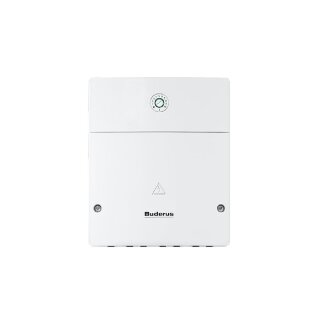

Solarmodul für Solaranlagen zur Trinkwassererwärmung. Zum Einsatz im Regelsystem Logamatic EMS plus zur Wandmontage. Komfortable Bedienung mit grafischer Hydraulik-Auswahl und -Anzeige
über Bedieneinheit RC300. Alternativ
über Bedieneinheit RC200.
3 NTC-Fühlereingänge:
- 1 Ausgang PWM/0-10V
- 2 Pumpenausgänge 230V
- 1 Eingang Wärmemengenzähler
Funktionsumfang:
- Regelung einer Solaranlage zur Warmwasserbereitung
- Solare Optimierung zur Ausnutzung Solarertrag bei Warmwasser. Berücksichtigung des passiven Solarertrags durch
die großen Fensterflächenach Reduziertes
Nachheizen durch Bewertung des solaren
Ertrages und der solar erwärmten Kapazität des Speichers und ggfs. Absenkung der jeweiligen Sollwerte
- Variable Ansteuerung der Solarpumpe
über PWM-Signal oder 0-10V
- Optimierte Beladung von ThermosiphonSpeichern (Double-Match-Flow)
- Vakuum-Röhren-Funktion (Pumpenkick)
- Gemeinsame Bedieneinheit RC300 bzw.
RC200 für Wärmeerzeuger und Solaranlage
- In Verbindung mit RC300 großes grafikfähiges und hinterleuchtetes LCD-Display mit vorprogrammierten Anlagenpiktogrammen inkl. Anzeige von Betriebszuständen
- Einfache automatische Erkennung der
angeschlossenen Komponenten mit Konfigurationsvorschlag mit Bedienung über
RC300 / RC200
- Externer Wärmetauscher im Kollektorkreis mit separater Pumpenansteuerung
Primär- und Sekundärpumpe über Bedieneinheit RC300
- Umladung v. Vorwärmspeicher in Bereitschaftsspeicher über Bedieneinheit
RC300
- Thermische Desinfektion mit Umladepumpe
- Anzeigemöglichkeit solarer Ertrag über
interne Ertragserfassung oder über zusätzliches Wärmemengenzubehör
Besondere Planungshinweise:
- Modul nur in Verbindung mit Raumcontroller RC200 bzw. RC300, max. 1 Modul
pro Anlage
- Nicht kombinierbar mit Solarmodul SM50
und Modulen MM10, SM10, WM10
Montage:
- Modul zur Wandmontage oder auf Hutschiene
- Codierte und farblich gekennzeichnete
Anschlussstecker
- Kommunikation über EMS-Datenbus
Lieferumfang:
- 1 Modul SM100 mit Klemmenabdeckung,
Wandsockel, Zugentlastungen für Anschlusskabel und Montagematerial
- 1 Speichertemperaturfühler
- 1 Kollektortemperaturfühler
- Installationsanleitung
Optionales Zubehör:
- Solarpumpe standard oder Solar-Hocheffizienzpumpe (elektronisch geregelt
über PWM oder 0-10V)
- Zusätzlich für externen Wärmetauscher:
Wärmetauscherpumpe und Vorlauftemperaturfühler FV/FZ am Wärmetauscher
- Zusätzlich für Umladesystem:
Speicherumladepumpe
- Zusätzlich für die thermische Desinfektion: Umladepumpe
Anwendbar in allen Heizungsanlagen mit
EMS Wärmeerzeuger. Nicht zugelassen für
EMS plus sind die Produktserien GB112,
GB132, GB135, GB142, GB152.
Buderus-Artikelnummer: 7738110103
