GB212
Buderus
Bedienungsanleitung
2019/08
6720862201
PDF, 3697 kB
RC310
Buderus
Bedienungsanleitung
2019/10
6720894022
PDF, 4684 kB
GB212
Buderus
Installationsanleitung
2019/08
6720862200
PDF, 10785 kB
RC310
Buderus
Installationsanleitung
2019/10
6720894023
PDF, 1883 kB
Logasol KS0110-150/2
Buderus
Installationsanleitung
2016/11
6720801165
PDF, 2059 kB
PW/P/PR/PNR/PRZ/PNRZ.6
Buderus
Installationsanleitung
2017/05
6720817509
PDF, 2211 kB
MM100
Buderus
Installationsanleitung
2014/07
6720812456
PDF, 3558 kB
Logasys SL206 GB212-22/6 G20 IP, RC310, PNR750.6, 5x SKN 4.0-s, KS0110 SM2 7739610368
Buderus
Energiedatenblatt
2019/07
6720861415
PDF, 72 kB

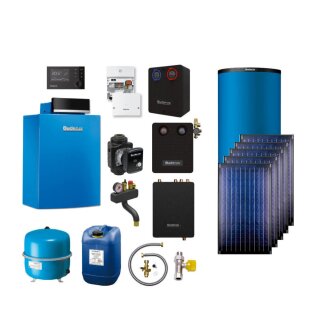

Buderus Logasys Systemlösung SL206, be-
stehend aus:
----------------------------------------
Bodenstehender Buderus Gas-Brennwertkes-
sel Logano plus GB212. Geprüft nach DIN
EN 677, CE-Kennzeichnung, mit integrier-
tem, modulierendem, leisem Gas-Vormisch-
brenner, für Überdruckfeuerung, Heizgas-
und Wasserführung im Gegenstrom-Wärme-
tauscherprinzip, Kesselglieder aus Alu-
minium-Silizium-Guss mit einer glatten
Oberfläche, schalloptimierte Heizgasfüh-
rung, inklusive Minimal-Druckwächter n.
DIN EN 12828 als Ersatz für Wasserman-
gelsicherung sowie blau lackiertem (RAL
5015) Kesselmantel. Sehr wartungsfreund-
lich, gute Bauteil-Zugänglichkeit, alle
service- und wartungsrelevanten Bereiche
sind von vorne erreichbar, einfache Ins-
pektion, gute Reinigungsmöglichkeit der
Heizflächen von vorne, große Revisions-
und Inspektionsöffnung. Sehr kompakte
Kessel-Abmessungen sowie ein geringes
Gewicht.
Vollautomatischer Gas-Vormischbrenner
für modulierenden Betrieb, extrem leise,
mit drehzahlgeregeltem Verbrennungsluft-
gebläse und Steuerelektronik für redu-
zierte elektrische Leistungsaufnahme.
Werkseitig montierter Heizkessel, vor-
eingestellt und geprüft auf Erdgas E
oder LL bei 20 mbar, Brenner komplett
montiert. Raumluftunabhängige Betriebs-
weise über Zubehör möglich.
Zugelassen für die Verbrennung von Erd-
gas E(H) und LL nach DVGW Arbeitsblatt
G260 und für Erdgas E(H) und LL nach
DVGW Arbeitsblatt G260 mit Wasserstoff-
beimischung bis 20 Vol.-% H2.
-
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der im Arbeitsblatt K8
enthaltenen Diagramme entschieden wer-
den, ob das Füll- und Ergänzungswasser
aufbereitet werden muss oder nicht. Muss
das Füll- und Ergänzungswasser aufberei-
tet werden, so kommt die Wasseraufberei-
tungsmaßnahme Vollentsalzung des Füll-
wassers zum Einsatz. Buderus kann not-
wendige Wasseraufbereitungspatronen als
Zubehör (Kauf oder Leihe) zur Verfügung
stellen.
----------------------------------------
Regelsystem Logamatic EMS mit mikropro-
zessorgesteuertem Sicherheitsautomat.
Feuerung SAFe zur Überwachung der elek-
trischen und elektronischen Bauelemente
des Kessels und des Brenners, für opti-
male Abstimmung des Verbrennungsprozes-
ses. Anzeige der Betriebszustände und
Wartungsmeldungen als Klartext, mit um-
fangreichen Servicefunktionen.
----------------------------------------
Regelgerät Logamatic MC110 mit elektro-
nischem Kesselwasserregler sowie elek-
tronischem Sicherheitstemperaturbegren-
zer, mit Anschlüssen für die Trinkwas-
sererwärmung und 4 Heizkreise mit oder
ohne Mischer in Verbindung mit Modulen
MM50 oder MM100.
Mit den Funktionen Schornsteinfeger- und
Notbetrieb, Anzeige von Betriebs- und
Diagnosemeldungen im Display des RC310
bzw. BC30E.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
Pufferspeicher Logalux PNR750.6 E-C in
stehender zylindrischer Stahlblechaus-
führung. Mit temperatursensibler Rück-
laufeinspeisung über integrierten Ein-
speisekanal. Dadurch effiziente Nutzung
des gesamten Speichervolumens durch die
geschichtete Einspeisung der Rückläufe.
Großer eingeschweißter Glattrohr-Wärme-
tauscher zur Einbindung einer Solaran-
lage. Muffe für den Einbau eines Elek-
tro-Heizeinsatzes. Klemmlaschen für die
Fühlermontage.
Wärmeschutz aus abnehmbaren Halbschalen
(70 mm PU-Hartschaum) mit Folienmantel
(blau) auf 5 mm Weichschaumunterlage.
----------------------------------------
Frischwasserstation Logalux FS/2 zur
hygienischen Trinkwassererwärmung im
Durchfluss, bestehend aus: großer kup-
fergelöteter Edelstahl-Plattenwärmetau-
scher, Hocheffizienzpumpe, Regler an-
schlussfertig verdrahtet, Schwerkraft-
bremse primärseitig, Temperaturfühler
im Vorlauf, Warmwassertemperaturfühler,
Volumenstromsensor. 4 Kugelhähne als Ab-
sperrung. Wärmeschutz aus EPP.
Zapfleistung: 22 l/min
bei primärseitig: 60/28 C
bei sekundärseitig: 10/45 C
NL-Zahl (gemäß DIN 4708): 2,7
----------------------------------------
5 senkrechte Hochleistungsflachkollek-
toren SKN4.0 mit CE-Kennzeichnung.
Vollflächenabsorber aus Aluminium mit
hochselektiver Vakuum-Beschichtung, mit
Kupferrohr-Harfe ultraschallverschweißt.
Fiberglaswanne aus einem Guss als Kol-
lektorgehäuse mit integrierten Griffmul-
den. Abdeckung aus strukturiertem, ha-
gelfesten Solarsicherheitsglas, rücksei-
tige Dämmung aus Mineralwolle. Anschluss
wechselseitig bis zu 10 Kollektoren in
einer Reihe. Kollektorverbindung und
Anschluss ohne Werkzeug durch Steckver-
bindungstechnik mit gewebeverstärktem
Solarschlauch.
----------------------------------------
- Mischermodul MM50
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Heizkreisanschluss-Set HSM20/HSM25 (ab
22 kW)
- BSS, Heizkesselsicherheits-Set
- AAS, Ausdehnungsgefäß-Anschluss-Set
- Logafix Ausdehnungsgefäß 35 Liter,
blau
- Anschlussmaterial für Aufdachmontage
Pfannen-/Ziegeldach für Solar-Kollek-
toren
- Logafix Ausdehnungsgefäß 50 Liter So-
lar und 100 Liter Puffer, blau
- Logafix Kappenventil MS 1" x 1"
- HZG, Erweiterungs-Set Solar Heizungs-
unterstützung
- Überspannungsschutz für Temperatur-
fühler
- Speicheranschluss-Set AS 1.6 + ASU
- Logafix Umwälzpumpe BUE-Plus 25/1-6
- 2 x Logafix Pumpenkugelhahn 1" DN 25
- Pumpenverschraubung 1" x 1 1/2"
- Solarfluid L, 40 Liter
- Gashahn
- Solarstation KS0110 SM200
----------------------------------------
der Verbundanlage: A+
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 104 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Gasart: Erdgas E
Kesselgröße: 22 kW
Modulationsbereich: 20-100 %
Normnutzungsgrad (Hs): bis 98,4 %
Gewicht: 65 kg
Abgasanschluss: DN 125/80 Innen
Wärmeleistung
bei 50/30 C: 22,37 kW
bei 80/60 C: 20,37 kW
Abgastemperatur (Volllast)
bei 50/30 C: 39 C
bei 80/60 C: 63 C
Verfügbarer Förderdruck: 80 Pa
Max. Vorlauftemperatur: 85 C
Abmessungen
Tiefe mit Designblende: 625 mm
Breite: 600 mm
Höhe mit Regelgerät: 965 mm
CE-Kennzeichen: CE-0085CM224
Zuläss. Betriebsüberdruck: 3 bar
Buderus-Artikel-Nr.: 7739610368
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
