Logasys SL520 mit Logatherm WLW196i-6
IRTS185, reversible Luft-Wasser-Wärmepumpe für Innenaufstellung incl. Tower
mit Solarwärmetauscher, 2x Solarkollektoren SKN4.0-s und Zubehör, monoenergetischer Betrieb.

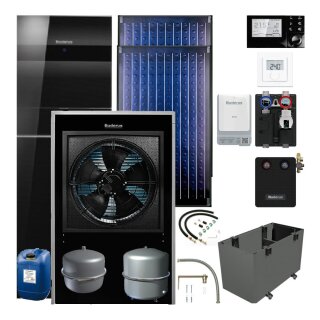

Im Paket enthalten:
- WLW196i-6 IRTS185
- Installationspaket INPA WPL 6-14 AR
- Podest WLW196i-6,8IR
- Heizkreis-Set HS25/6
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Regler RC100H Buderus
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Ausdehnungsgefäß BU-S 18 L
- Logafix Kappenventil MS 3/4" x 3/4"
- 2x Solarkollektoren SKN-AD
- Befestigungsmaterial für Aufdachmontage
- Solarstation Logasol KS0110 SM100/2
- Wärmeträgerfluid 10 Liter, 20 Liter
Logatherm WLW196i-6 IRTS, reversible
Luft-Wasser-Wärmepumpe incl. Tower mit
Solarwärmetauscher für monoenergetischen
Betrieb.
- Max. Heizleistung 7,6 kW bei A2/W35
- Leistungszahl 4,13 bei A2/W35 gemäß EN
14825 und 60% Inverterleistung
- Wärmepumpe Logatherm WLW196i-6 IRTS
185 bestehend aus einer Innen- und
einer Wärmepumpeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion
und aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre erforderlich
Inneneinheit mit:
- EMS-plus Bedieneinheit Logamatic
HMC300
- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz
- Warmwasserbetrieb durch Tower mit integriertem Edelstahl-Warmwasserspeicher mit 184 Liter
- Integrierter Solarwärmetauscher für den
Anschluss von 2 Flachkollektoren
- Hocheffiziente Heizwasserpumpe Grundfos UPM2 25-75 PWM
- Warmwasserbetrieb mittels internem Umschaltventil
- Ausdehnungsgefäß 11 Liter
- Manometer, Filterkugelhahn, Entlüfter,
Sicherheitsventil, Bypass und 3-WegeVentil
- Integrierte Internetschnittstelle
(RJ45-Buchse)
- Bedienung über Buderus App EasyControl:
- Intuitive Bedienung der Heizungsanlage
im lokalen WLAN-Netzwerk sowie über
Internet
- Kontrolle und Änderung von Anlagenparametern
- Anzeige Störungs- und Wartungsmeldung
in der App
Zur Nutzung der App ist eine Verbindung
mit dem Internet erforderlich. Die Apps
sind im Apple App-Store und bei Google
Play erhältlich.
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
- Elektr. Anschluss: 3~/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: Cu 28 mm
- Wasserseitiger Anschluss
Kalt-/Warmwasser: Cu 22 mm
- Anschluss Solar: Cu 28 mm
- Wasser-Volumenstrom
Nenndurchfluss: 1,12 qm/h
- Restförderhöhe: 5,61 m
- Abmessungen
Breite: 600 mm
Höhe: 1800 mm
Tiefe: 650 mm
Nettogewicht: 150 kg
Wärmepumpeneinheit:
- Die Wärmepumpe ist bestimmt für die
Nutzung von Außenluft
- Die Luftführung wird über schallgedämmte Kanäle gesichert
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
Technische Daten:
- Heizleistung +7/35 C: 2,96 kW
(nach EN 14825, 40 %)
- Heizleistung +2/35 C: 3,9 kW
(nach EN 14825, 60 %)
- Heizleistung -7/35 C: 6,18 kW
(nach EN 14825, 100 %)
- COP +7/35 C: 4,84
(nach EN 14825)
- COP +2/35 C: 4,13
(nach EN 14825)
- COP -7/35 C: 2,82
(nach EN 14825)
- Kühlleistung +35/18 C: 6,71 kW
(gemäß EN 14511)
- EER bei A35/W18: 3,65
- Kühlleistung +35/7 C: 4,83 kW
(gemäß EN 14511)
- EER bei A35/W7: 3,12
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+35
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schall: Angaben in dB(A)
- Schalldruckpegel (40%, A7/W35)
Abstand ca. 1 m gemäß EN 11203
Innen / Außen: 35/25
- Max. Schalldruckpegel in dB(A)
Abstand ca. 1 m
Innen / Außen: 46/37
- Schallleistungspegel (2 m Luftkanal)
(EN 12102, 40%, A7/W35)
Innen / Außen: 48/38
- Max. Schallleist.-Pegel (2m Luftkanal)
Innen / Außen: 56/47
- Schallleistungspegel "Silent mode"
(40%, A7/W35) gemäß EN 12102
Innen / Außen: 45/35
- Kältemittelmenge R 410 A: 1,75 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1~/N/PE/230V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 927 mm
Höhe: 1505 mm
Tiefe: 468 mm
Nettogewicht: 120 kg
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage (Kessel): Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) 149 %
Klasse für die WarmwasserbereitungsEnergieeffizienz bei durchschnittlichem Klima: A+++
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 211 %
Lastprofil: L
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 1,75 kg
Füllmenge Kältemittel: 3,654 tCO2eq
Bauart des Kältekreises: hermetisch geschlossen
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage (Kessel): Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) 149 %
Klasse für die WarmwasserbereitungsEnergieeffizienz bei durchschnittlichem Klima: A+++
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 211 %
Lastprofil: L
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 1,75 kg
Füllmenge Kältemittel: 3,654 tCO2eq
Bauart des Kältekreises: hermetisch geschlossen
