W32 GB172i-17 T120 H, RC310NA 7739617033
Buderus
Energiedatenblatt
2019/12
6721820048
PDF, 79 kB

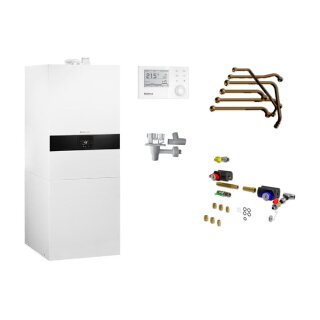

Buderus Logaplus-Paket W32, bestehend
aus:
----------------------------------------
Buderus Kompaktheizzentrale Logamax plus
GB172iT für d. Betrieb mit Erdgas 2H(E),
2L(LL) und Flüssiggas 3P, Propan. Vor-
eingestellt auf Erdgas 2H(E). Umstellung
auf andere Gasarten über ein Gasartum-
bau-Set.
Für die Raumbeheizung sowie die Warmwas-
serbereitung mit integriertem Warmwas-
serspeicher (Warmwasserleistung 30 kW
für Auslegung der Gasleitung berücksich-
tigen).
- Optimale Energieausnutzung mit einer
hohen Raumheizungs-Effizienz von 94 %
nach der EU-Richtlinie
- Modulation von 1:10 im Warmwasserbe-
trieb
- Aluminium-Guss-Wärmetauscher für ganz-
jährigen Kondensationsbetrieb
- Modulierende Hocheffizienz-Umwälzpumpe
(EEI = 0,20)
- Niedrige CO- und NOx-Emissionen
- Geeignet für die Mehrfachbelegung nach
DVGW Arbeitsblatt G635
- Mit integrierter Abgas-Rückströmsich-
erung
Serienmäßige Ausstattung:
- 12 Liter Membran-Ausdehnungsgefäß für
Heizung im Gerät integriert
- Integriertes Umschaltventil für die
Umschaltung zwischen Heiz- und Warm-
wasserbetrieb
- Entleerhahn und Manometer
- Integriertes Kesselanschlussstück mit
konzentrischem Anschluss 80/125 mm mit
Messöffnungen
- Manueller Entlüfter
- Zündelektrode
- Ionisationselektrode
- Elektrische Anschlussmöglichkeit einer
Zirkulationspumpe
- Digitaler Basiscontroller Logamatic
BC25.2 mit integriertem Brennerautomat
für die digitale Überwachung und Steu-
erung aller elektronischen Bauelemente
des Gerätes
-
Sehr kompakt durch im Gerät integrier-
bare Komponenten wie Ausdehnungsgefäß
8 Liter für Trinkwasser und Ausdehnungs-
gefäß 17 Liter für den Heizkreis.
-
Umfangreiches Zubehör z.B. Anschluss-
Sets horizontal (links/rechts), vertikal
(oben) oder zusätzliches Isolations-Set
mit Wärmedämmung auf der Rückseite des
Gerätes.
-
FLOW plus-System für max. Brennwertnut-
zung, stromsparenden und geräuscharmen
Betrieb
- Kein Mindestvolumenstrom nötig
- Hocheffizienzpumpen mit Permanentma-
gnetmotor
- Umwälzpumpe für eine differenzdruckge-
regelte Betriebsweise für gute Anpas-
sung an die hydraulischen Gegebenhei-
ten der Heizungsanlage, kleinste Pum-
peneinstellung = 150 mbar konstant
- Umwälzpumpe mit einer leistungsgere-
gelten Betriebsweise bei Einsatz einer
hydraulischen Weiche zur Vermeidung
von Rücklauftemperaturanhebung
-
Integrierter Warmwasserspeicher mit 120
Liter Inhalt. Mit zusätzlichem Korrosi-
onsschutz Buderus Thermoglasur DUOCLEAN
plus. Rohrwendelspeicher für maximale,
Robustheit, auch in Gebieten mit sehr
kalkhaltigem Trinkwasser. Zusätzlicher
Warmwasserkomfort durch maximale Warm-
wasserleistung von 30 kW. Integrierter
Zirkulationsanschluss
-
Wahlweise kombinierbar mit den folgenden
Bedieneinheiten (Zubehör):
- System-Bedieneinheit Logamatic RC310
(im Gerät für ergonomische Bedienung
integrierbar oder Wandmontage im Wohn-
raum)
oder
- Smarte Bedieneinheit Logamatic TC100.2
zur Wandmontage im Wohnraum
-
Optional Internetzugang bzw. LAN-Verbin-
dung zum Router zur Bedienung und Fern-
überwachung der Heizung auch von unter-
wegs über mobiles Endgerät, Smartphone,
APP oder Internetportal.
- Bei Einsatz von Logamatic RC310 (Zube-
hör) EMS-BUS Verbindung über Gateway
Logamatic web KM200 (Zubehör). App
"MyDevice" zur Steuerung und Überwa-
chung über Smartphone oder Web-App
"Control Center Connect" zur Steuerung
und Überwachung über einen Browser.
Verbindung zum Router über LAN.
- Bei Einsatz von TC100.2 (Zubehör) über
App "MyMode" zur Steuerung und Überwa-
chung über Smartphone. Anbindung
TC100.2 wahlweise drahtlos per Funk-
modul MX200 (Zubehör) ober über EMS-
BUS Verbindung zum Router über WLAN.
-
Intelligentes Montagekonzept für gute
Zugänglichkeit bei Installation und War-
tung sowie einfacher Transport und Ein-
bringung durch Lieferung in 3 Teilen mit
kompakten Abmessungen auf einer Palette.
----------------------------------------
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeits-
blatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswas-
ser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser auf-
bereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasser-
aufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
- Internet-Schnittstelle web KM200 / web
KM300
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
CS28-1 Wartungshähne, bestehend aus:
- 2 Wartungshähnen R 3/4" mit Isolierung
in Durchgangsform
- Mit Thermometer drehbar für Kombinati-
on wahlweise mit Anschluss-Set CS10,
CS38 oder CS33
- 1 Gashahn 1/2", Durchgangsform, mit
thermischer Absperrvorrichtung
- T-Stück mit steckbarem Füll- und Ent-
leerhahn
- Trinkwasserabsperrhahn R3/4"
----------------------------------------
CS10 Anschluss-Set horizontal, bestehend
aus:
- Horizontales Anschluss-Set zum Einbau
in alle Logamax plus GB172iT
- Geeignet für seitlichen Anschluss
rechts oder links
- Rohrsatz für Heizungsvor- und -rück-
lauf, Gas, Kalt- und Warmwasser, Zir-
kulation
----------------------------------------
SF11 Seitenblende links/rechts, 2 Stück
Abdeckung der nicht-genutzten Öffnungen
von CS10/CS38-Anschluss-Set horizontal.
Für linke und/oder rechte Geräteseite
GB172iT
----------------------------------------
Trichtersyphon komplett mit Ausblaselei-
tung und Rosette, Ableitung für Konden-
sat und Sicherheitsventil.
----------------------------------------
Bei Integration mehrerer Zubehöre, Aus-
wahltabellen Buderus Katalog beachten!
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 98 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 81 %
Lastprofil: XL
-
Gasart: Erdgas H(E)
Wärmeleistung im Heizbetrieb
(Voll-/Teillast)
bei 50/30: 3,4-17,8 kW
bei 80/60: 3,0-16,6 kW
Wärmeleistung Warmwasser: 30 kW
Leistungskennzahl: 1,8
Gewicht: 137 kg
Konz. Abgasanschluss: 80/125 mm
Abgastemperatur (Volllast)
bei 50/30: 46 C
bei 80/60: 65 C
Speicherinhalt: 120 L
Abmessungen
Tiefe: 670 mm
Breite: 600 mm
Höhe: 1640 mm
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: CE-0085CU0157
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739617033
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
