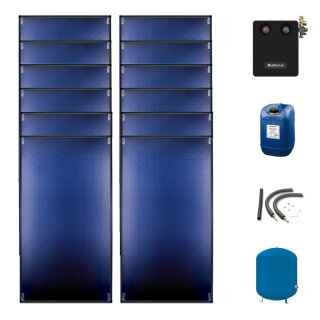

Logaplus Solarpaket S98
Zur Nachrüstung bei bestehendem Speicher
mit Logasol SKT1.0, nebeneinander in 2
Reihen, für Aufdachmontage auf Pfannen-/
Ziegeldach, bestehend aus:
12 Logasol SKT1.0-s mit einem hochselektiv beschichteten Vollflächenabsorber
aus Aluminium, mit Doppelmäanderverrohrung ultraschallverschweisst, ohne
sichtbare Schweißnähte. Fiberglaswanne
aus einem Guss als Kollektorgehäuse
mit integrierten Griffmulden.
Höhe: 2170 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,55 m2
Aperturfläche: 2,43 m2
Absorberinhalt: 1,61 L
Gewicht (netto): 45 kg
Max. Betriebsüberdruck: 10 bar
2 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen und 2 Abrutschsicherungen, 4 einseitigen Kollektorspannern und 4 Schrauben
10 Erweiterungs-Set Aufdach senkrecht
mit 2 Aluminium-Profilschienen und 2
Steckverbindern, 2 Abrutschsicherungen, 2 doppelseitigen Kollektorspannern und 3 Schrauben
12 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKT1.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanzeindeckung
2 Anschluss-Set Aufdach SKT1.0 mit 2
flexiblen Anschlussrohren ca.1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Solarstation Logasol KS0120/2 m. Hocheffizienzpumpe und integriertem Luftabscheider, inklusive Ausdehnungsgefäß
Logafix 100 Liter mit Anschlusszubehör
4 Solarfluid L, 20 Liter
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: Leistungsaufnahme der Solarpumpe: 0,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 63 kWh
Kollktor-Aperturfläche: 29,16 m2
Kollektorwirkungsgrad: 62 %
Linearer Wärmedurchgangskoeffizient: 3,86 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,013 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,94
Warmhalteverlust Speicher: Speichervolumen: Buderus-Artikel-Nr.: 7739603277
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
