Logasol KS0110-150/2
Installationsanleitung
2016/11
6720801165
PDF, 2059 kB
Logasol SKN4.0 Aufdach on roof
Installationsanleitung
2018/08
6720860086
PDF, 1915 kB
sensor installation manual
Installationsanleitung
2010/09
6720615928
PDF, 276 kB
Logaplus S97 6x SKN4.0-s, KS0110/2 7739603255
Energiedatenblatt
2019/10
6720855071
PDF, 64 kB

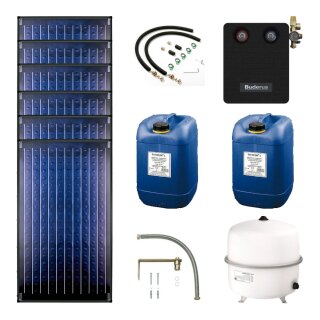

Logaplus Solarpaket S97
Zur Nachrüstung bei bestehendem Speicher
mit Logasol SKN4.0 für Aufdachmontage
auf Pfannen-/Ziegeldach, bestehend aus:
6 Logasol SKN4.0-s mit Vollflächenabsor-
ber aus Aluminium mit hochselektiver
Vakuum-Beschichtung, mit Kupferrohr-
Harfe ultraschallverschweisst. Fiber-
glaswanne aus einem Guss als Kollek-
torgehäuse mit integrierten Griffmul-
den.
Höhe: 2017 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,37 m2
Aperturfläche: 2,25 m2
Absorberinhalt: 0,94 L
Gewicht (netto): 40 kg
Max. Betriebsüberdruck: 6 bar
1 Grund-Set Aufdach senkrecht mit 2 Alu-
minium-Profilschienen und 2 Abrutsch-
sicherungen, 4 einseitigen Kollektor-
spannern und 4 Schrauben
5 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steck-
verbindern, 2 Abrutschsicherungen, 2
doppelseitigen Kollektorspannern und
3 Schrauben
6 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKN4.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanz-
eindeckung
1 Anschluss-Set Aufdach SKN4.0 mit 2 So-
larschläuchen ca.1 m lang, 2 Schlauch-
tüllen mit Klemmringverschraubung für
18er Kupferrohr, 2 Blindstopfen und
Verbindungsmaterial
1 Komplettstation Logasol KS0110 HE mit
Hocheffizienzpumpe und integriertem
Luftabscheider, inklusive Ausdehnungs-
gefäß Logafix 50 Liter mit Anschluss-
zubehör
1 Solarfluid L, 10 Liter
2 Solarfluid L, 20 Liter
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: -
Leistungsaufnahme der Solar-
pumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollektor-Aperturfläche: 13,50 m2
Kollektorwirkungsgrad: 61 %
Linearer Wärmedurchgangs-
koeffizient: 3,22 W/(m2 K)
Quadratischer Wärmedurchgangs-
koeffizient: 0,015 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,92
Warmhalteverlust Speicher: -
Speichervolumen: -
-
Buderus-Artikel-Nr.: 7739603255
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum Download
