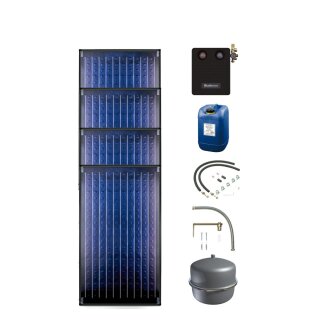

Logaplus Solarpaket S97
Zur Nachrüstung bei bestehendem Speicher
mit Logasol SKN4.0 für Aufdachmontage
auf Pfannen-/Ziegeldach, bestehend aus:
4 Logasol SKN4.0-s mit Vollflächenabsor-
ber aus Aluminium mit hochselektiver
Vakuum-Beschichtung, mit Kupferrohr-
Harfe ultraschallverschweisst. Fiber-
glaswanne aus einem Guss als Kollek-
torgehäuse mit integrierten Griffmul-
den.
Höhe: 2017 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,37 m2
Aperturfläche: 2,25 m2
Absorberinhalt: 0,94 L
Gewicht (netto): 40 kg
Max. Betriebsüberdruck: 6 bar
1 Grund-Set Aufdach senkrecht mit 2 Alu-
minium-Profilschienen und 2 Abrutsch-
sicherungen, 4 einseitigen Kollektor-
spannern und 4 Schrauben
3 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steck-
verbindern, 2 Abrutschsicherungen, 2
doppelseitigen Kollektorspannern und
3 Schrauben
4 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKN4.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanz-
eindeckung
1 Anschluss-Set Aufdach SKN4.0 mit 2 So-
larschläuchen ca.1 m lang, 2 Schlauch-
tüllen mit Klemmringverschraubung für
18er Kupferrohr, 2 Blindstopfen und
Verbindungsmaterial
1 Komplettstation Logasol KS0110 HE mit
Hocheffizienzpumpe und integriertem
Luftabscheider, inklusive Ausdehnungs-
gefäß Logafix 50 Liter mit Anschluss-
zubehör
2 Solarfluid L, 20 Liter
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: -
Leistungsaufnahme der Solar-
pumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollektor-Aperturfläche: 9,00 m2
Kollektorwirkungsgrad: 61 %
Linearer Wärmedurchgangs-
koeffizient: 3,22 W/(m2 K)
Quadratischer Wärmedurchgangs-
koeffizient: 0,015 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,92
Warmhalteverlust Speicher: -
Speichervolumen: -
-
Buderus-Artikel-Nr.: 7739603251
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
