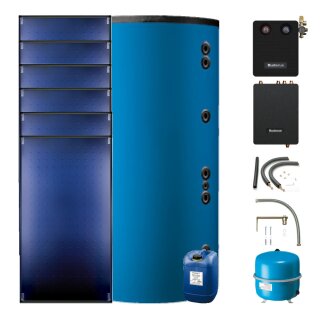

Logaplus Solarpaket S92
Zur Warmwasserbereitung und Heizungsunterstützung mit Kombispeicher HS und
Logasol SKT1.0 in einer Reihe nebeneinander, für Aufdachmontage auf Pfannen-/
Ziegeldach, bestehend aus:
6 Logasol SKT1.0-s mit einem hochselektiv beschichteten Vollflächenabsorber
aus Aluminium, mit Doppelmäanderverrohrung ultraschallverschweisst, ohne
sichtbare Schweißnähte. Fiberglaswanne
aus einem Guss als Kollektorgehäuse
mit integrierten Griffmulden.
Höhe: 2170 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,55 m2
Aperturfläche: 2,43 m2
Absorberinhalt: 1,61 L
Gewicht (netto): 45 kg
Max. Betriebsüberdruck: 10 bar
1 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen und 2 Abrutschsicherungen, 4 einseitigen Kollektorspannern und 4 Schrauben
5 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steckverbindern, 2 Abrutschsicherungen, 2
doppelseitigen Kollektorspannern und
3 Schrauben
6 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKT1.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Anschluss-Set Aufdach SKT1.0 mit 2
flexiblen Anschlussrohren ca.1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Komplettstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 50 Liter mit Anschlusszubehör
1 Solarfluid L, 50 Liter
1 Kombispeicher HS, Inhalt gesamt 1000
Liter mit integriertem Edelstahlwellrohr zur Warmwasserbereitung, Wärmeschutz aus 70 mm PU-Hartschaum mit
Folienmantel
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: C
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: 1109 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: 1321 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: 1853 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: 2411 kWh
Leistungsaufnahme der Solarpumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollktor-Aperturfläche: 14,58 m2
Kollektorwirkungsgrad: 62 %
Linearer Wärmedurchgangskoeffizient: 3,86 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,013 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,94
Warmhalteverlust Speicher: 138,0 W
Speichervolumen: 30,0 l
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
