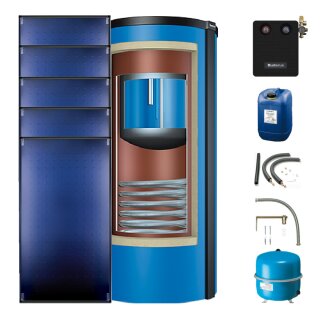

Logaplus Solarpaket S90
Zur Warmwasserbereitung und Heizungsunterstützung mit Solarkombispeicher
Logalux P750S-C und Logasol SKT1.0 in
einer Reihe nebeneinander, für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
5 Logasol SKT1.0-s mit einem hochselektiv beschichteten Vollflächenabsorber
aus Aluminium, mit Doppelmäanderverrohrung ultraschallverschweisst, ohne
sichtbare Schweißnähte. Fiberglaswanne
aus einem Guss als Kollektorgehäuse
mit integrierten Griffmulden.
Höhe: 2170 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,55 m2
Aperturfläche: 2,43 m2
Absorberinhalt: 1,61 L
Gewicht (netto): 45 kg
Max. Betriebsüberdruck: 10 bar
1 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen und 2 Abrutschsicherungen, 4 einseitigen Kollektorspannern und 4 Schrauben
4 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steckverbindern, 2 Abrutschsicherungen, 2
doppelseitigen Kollektorspannern und
3 Schrauben
5 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKT1.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Anschluss-Set Aufdach SKT1.0 mit 2
flexiblen Anschlussrohren ca.1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Solarstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 50 Liter mit Anschlussschlusszubehör
2 Solarfluid L, 20 Liter
1 Solarkombispeicher Logalux P750S-C,
Gesamtinhalt 750 Liter mit integriertem Warmwasserspeicher 160 Liter im
Bereitschaftsteil, Buderus Thermoglasur DUOCLEAN plus und Magnesiumanode.
Wärmeschutz aus abnehmbarem 100 mm dickem Polyesterfaservlies mit PS-Mantel.
Abmessungen inkl. Wärmeschutz:
Höhe: 1920 mm
Durchmesser: 1000 mm
Gewicht: 275 kg
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
