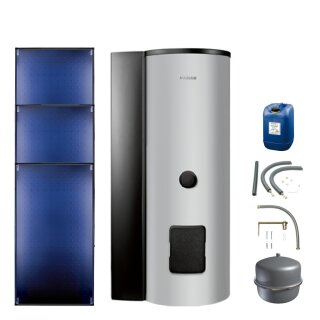

Logaplus Solarpaket S88
Zur Warmwasserbereitung mit bivalentem
Speicher Logalux SMS und Logasol SKT1.0
für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
3 Logasol SKT1.0-s mit einem hochselektiv beschichteten Vollflächenabsorber
aus Aluminium, mit Doppelmäanderverrohrung ultraschallverschweisst, ohne
sichtbare Schweißnähte. Fiberglaswanne
aus einem Guss als Kollektorgehäuse
mit integrierten Griffmulden.
Höhe: 2170 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,55 m2
Aperturfläche: 2,43 m2
Absorberinhalt: 1,61 L
Gewicht (netto): 45 kg
Max. Betriebsüberdruck: 10 bar
1 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen und 2 Abrutschsicherungen, 4 einseitigen Kollektorspannern und 4 Schrauben
2 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steckverbindern, 2 Abrutschsicherungen, 2
doppelseitigen Kollektorspannern und
3 Schrauben
3 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKT1.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Anschluss-Set Aufdach SKT1.0 mit 2
flexiblen Anschlussrohren ca.1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Ausdehnungsgefäß Logafix Solar 25 Liter mit Anschlusszubehör
2 Solarfluid L, 20 Liter
1 Solarspeicher Logalux SMS400-SM100 mit
integriertem Solarmodul SM100 zur Kombination mit dem Regelsystem Logamatic
EMS plus und Solarstation m. Hocheffizienzpumpe innerhalb der Verkleidung.
Mit zwei eingeschweißten Glattrohrwärmetauschern sowie einer 1 1/2"-Muffe
zum Einbau eines Elektro-Heizeinsatzes. Korrosionsschutz durch BuderusThermoglasur DUOCLEAN plus und Magnesiumanode. Wärmeschutz aus 50 mm Hartschaum, werkseitig geschäumt mit Ummantelung aus Stahlblech.
