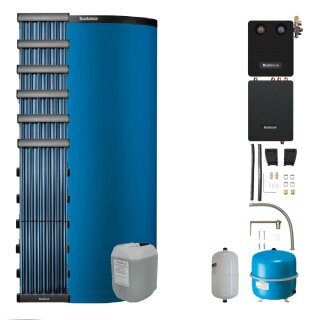

Logaplus Solarpaket S83
zur Warmwasserbereitung und Heizungsunterstützung mit Frischwasserstation Logalux FS, Pufferspeicher Logalux PNR750
und Logasol SKR10 CPC in einer Reihe nebeneinander, für Aufdachmontage auf
Pfannen-/Ziegeldach, bestehend aus:
6 Vakuumröhrenkollektoren Logasol SKR10
CPC als komplett montiertes Modul mit
6 Vakuumröhren aus Borosilikat-Glas,
beschichtetem, alterungsbeständigen
CPC-Spiegel sowie anthrazitfarbenem
Sammler-Gehäuse.
Bruttofläche: 1,22 m2
Aperturfläche: 0,98 m2
Kollektorinhalt: 0,85 l
Gewicht: 18 kg
Abmessungen
Breite: 624 mm
Höhe: 1947 mm
Tiefe: 85 mm
Durch die trockene Anbindung der Röhren ist jede einzelne Röhre ohne Entleerung der Anlage austauschbar.
5 Zwischenspiegel-Sets für die Lücken
zwischen 2 SKR10 CPC
1 Anschluss-Set Aufdach SKR10 CPC mit 2
flexiblen Anschlussrohren ca. 1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Aufdach-Grundset für 3 SKR10
1 Aufdach-Erweiterungsset für 3 SKR10
3 Sets mit je 4 verstellbaren Dachhaken
für die Montage von SKN, SKS und SKR
auf Dächern mit Pfannen-, Ziegel- oder
Biberschwanzeindeckung
1 Frischwasserstation Logalux FS/2 mit
Hocheffizienzpumpe zur hygienischen
Warmwasserbereitung im Durchfluss,
Zirkulationspumpe (Zubehör) nachrüstbar
Zapfleistung: 22 l/min
bei Warmwassertemperatur: 45 C
und Vorlauftemperatur: 60 C
1 Pufferspeicher Logalux PNR750.6 E-C in
stehender zylindrischer Stahlblechausführung, temperatursensible Rücklaufeinspeisung, großer eingeschweißter
Glattrohr-Wärmetauscher zur Einbindung
einer Solaranlage, Muffe für den Einbau eines Elektro-Heizeinsatzes und
Klemmlaschen für Fühlermontage. Wärmeschutz aus 80 mm PU-Hartschaum (Segmente abnehmbar) mit Folienmantel auf
5 mm Weichschaumunterlage.
Abmessungen inkl. Wärmeschutz
Höhe: 1820 mm
Durchmesser: 960 mm
Gewicht: 162 kg
1 Solarstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 50 Liter mit Anschlusszubehör
5 Solarfluid LS, 10 Liter
1 Vorschaltgefäß 6 Liter
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: C
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: Leistungsaufnahme der Solarpumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollktor-Aperturfläche: 5,88 m2
Kollektorwirkungsgrad: 61 %
Linearer Wärmedurchgangskoeffizient: 0,78 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,012 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 1,00
Warmhalteverlust Speicher: 117,0 W
Speichervolumen: 745,0 l
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
