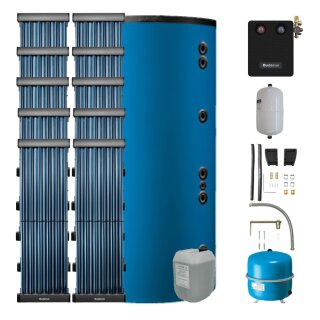

Logaplus Solarpaket S82
zur Warmwasserbereitung und Heizungsunterstützung mit Kombispeicher HS1000 und
Logasol SKR10 CPC für Aufdachmontage auf
Pfannen-/Ziegeldach, bestehend aus:
10 Vakuumröhrenkollektoren Logasol SKR10
CPC als komplett montiertes Modul mit
6 Vakuumröhren aus Borosilikat-Glas,
beschichtetem, alterungsbeständigen
CPC-Spiegel sowie anthrazitfarbenem
Sammler-Gehäuse.
Bruttofläche: 1,22 m2
Aperturfläche: 0,99 m2
Kollektorinhalt: 0,85 l
Gewicht: 18 kg
Abmessungen
Breite: 629 mm
Höhe: 1943 mm
Tiefe: 81 mm
Durch die trockene Anbindung der Röhren ist jede einzelne Röhre ohne Entleerung der Anlage austauschbar.
9 Reflektor-Verbindungssets für die Lücke zwischen 2 SKR10
1 Anschluss-Set Aufdach SKR10 mit 2 flexiblen Anschlussrohren ca. 1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Aufdach-Grundset für 2 SKR10
1 Aufdach-Erweiterungsset für 2 SKR10
2 Aufdach-Erweiterungsset für 3 SKR10
5 Sets mit je 4 verstellbaren Dachhaken
für die Montage von SKN, SKS und SKR
auf Dächern mit Pfannen-, Ziegel- oder
Biberschwanzeindeckung
1 Kombispeicher HS1000 mit integriertem
Edelstahlwellrohr zur Warmwasserbereitung, Wärmeschutz aus 70 mm PU-Hartschaum mit Folienmantel
Abmessungen inkl. Wärmeschutz:
Höhe: 2140 mm
Durchmesser: 990 mm
Gewicht: 270 kg
1 Solarstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 80 Liter mit Anschlusszubehör
1 Logafix Kappenventil 1"
5 Solarfluid LS, 10 Liter
1 Vorschaltgefäß 6 Liter
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: C
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: 1112 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: 1316 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: 1742 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: 2328 kWh
Leistungsaufnahme der Solarpumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollktor-Aperturfläche: 9,80 m2
Kollektorwirkungsgrad: 61 %
Linearer Wärmedurchgangskoeffizient: 0,78 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,012 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,94
Warmhalteverlust Speicher: 137,5 W
Speichervolumen: 30,0 l
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
