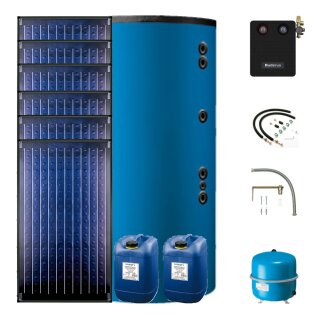

Solarpaket Logasol S76
Zur Warmwasserbereitung und Heizungsunterstützung mit Kombispeicher HS und
Logasol SKN4.0 in einer Reihe nebeneinander, für Aufdachmontage auf Pfannen-/
Ziegeldach, bestehend aus:
6 Logasol SKN4.0-s mit Vollflächenabsorber aus Aluminium mit einer hochselektiven Vakuum-Beschichtung, mit Kupferrohr-Harfe ultraschallverschweisst.
Fiberglaswanne aus einem Guss als Kollektorgehäuse mit integrierten Griffmulden.
Höhe: 2017 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,37 m2
Aperturfläche: 2,25 m2
Absorberinhalt: 0,94 L
Gewicht (netto): 40 kg
Max. Betriebsüberdruck 6 bar
1 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen und 2 Abrutschsichrungen sowie 4 einseitigen Kollektorspannern und 4 Schrauben
5 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steckverbindern und 2 Abrutschsicherungen
sowie 2 doppelseitigen Kollektorspannern und 3 Schrauben
6 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKN4.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Anschluss-Set Aufdach SKN4.0 mit 2 Solarschläuchen ca. 1m lang, 2 Schlauchtüllen mit Klemmringverschraubung für
18-er Kupferrohr, 2 Blindstopfen und
Verbindungsmaterial
1 Komplettstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 50 Liter mit Anschlusszubehör
1 Solarfluid L 50 Liter
1 Kombispeicher HS, Inhalt gesamt 1000
Liter, mit integriertem Edelstahlwellrohr zur Warmwasserbereitung, Wärmeschutz aus 70 mm PU-Hartschaum mit
Folienmantel
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: C
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: 1109 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: 1348 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: 1941 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: 2525 kWh
Leistungsaufnahme der Solarpumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollktor-Aperturfläche: 13,50 m2
Kollektorwirkungsgrad: 61 %
Linearer Wärmedurchgangskoeffizient: 3,22 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,015 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,92
Warmhalteverlust Speicher: 138,0 W
Speichervolumen: 30,0 l
