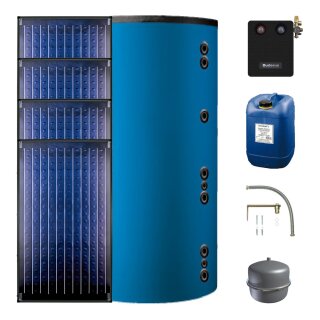

Solarpaket Logasol S76
Zur Warmwasserbereitung und Heizungs-
unterstützung mit Kombispeicher HS und
Logasol SKN4.0, ohne Montage- und An-
schluss-Set, bestehend aus:
4 Logasol SKN4.0-s mit Vollflächenabsor-
ber aus Aluminium mit einer hochselek-
tiven Vakuum-Beschichtung, mit Kupfer-
rohr-Harfe ultraschallverschweisst.
Fiberglaswanne aus einem Guss als Kol-
lektorgehäuse mit integrierten Griff-
mulden.
Höhe: 2017 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,37 m2
Aperturfläche: 2,25 m2
Absorberinhalt: 0,94 L
Gewicht (netto): 40 kg
Max. Betriebsüberdruck 6 bar
1 Komplettstation Logasol KS0110 mit in-
tegriertem Solarmodul SM200 und Hoch-
effizienzpumpe, inklusive Ausdehnungs-
gefäß Logafix Solar 25 Liter mit An-
schlusszubehör
1 Solarfluid L 40 Liter
1 Kombispeicher HS, Inhalt gesamt 750 L,
mit integriertem Edelstahlwellrohr zur
Warmwasserbereitung, Wärmeschutz aus
70 mm PU-Hartschaum mit Folienmantel
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: C
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: 1028 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: 1395 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: 2194 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: 2987 kWh
Leistungsaufnahme der Solar-
pumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollektor-Aperturfläche: 9,00 m2
Kollektorwirkungsgrad: 61 %
Linearer Wärmedurchgangs-
koeffizient: 3,22 W/(m2 K)
Quadratischer Wärmedurchgangs-
koeffizient: 0,015 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,92
Warmhalteverlust Speicher: 125,0 W
Speichervolumen: 30,0 l
-
Buderus-Artikel-Nr.: 7739601825
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
